Welche Regeln gelten für einen Vakuumausgleich bei der EtaLine Pro?

Hinweis: Bei Förderung aus unter Vakuum stehenden Behältern ist die Anordnung einer
Vakuumausgleichsleitung empfehlenswert.

Für eine Vakuumausgleichsleitung gelten folgende Regeln:

• Die Mindestnennweite der Rohrleitung beträgt 25mm
• Die Rohrleitung mündet über dem höchsten im Behälter zulässigen Flüssigkeitsstand

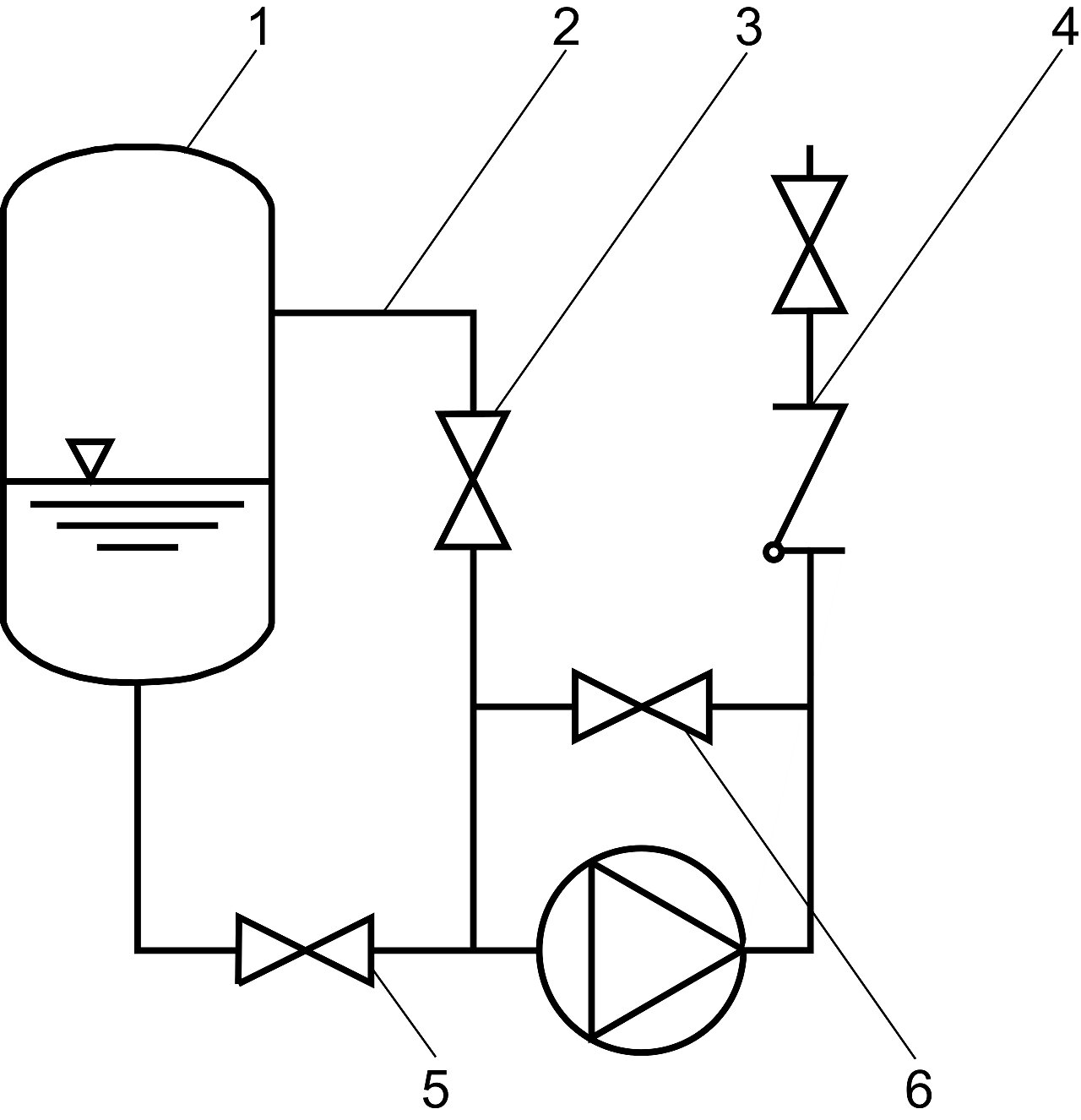

1	Vakuumbehälter		2	Vakuumausgleichsleitung
3	Absperrorgan		4	Rückschlagklappe
5	Hauptabsperrorgan		6	Vakuumdichtes Absperrorgan

Hinweis: Eine zusätzlich absperrbare Rohrleitung (Pumpendruckstutzen-Ausgleichsleitung)
erleichtert das Entlüften der Pumpe vor dem Anfahren.

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
