Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.

Mithilfe des Zubehörsatzes M12-Kit können 2 Pumpenaggregate zur Realisierung eines Doppelpumpenbetriebs physikalisch miteinander verbunden werden. Das M12- Kit ist für die Nachrüstung geeignet. Je Pumpenaggregat ist ein Zubehörsatz erforderlich.

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

GEFAHR: Berührung spannungsführender Teile - Lebensgefahr durch Stromschlag!

Niemals Teile des Gehäuses oder Abdeckungen entfernen.
Kondensatorentladezeit beachten. Nach dem Ausschalten des Pumpenaggregats 1 Minute warten, bis sich gefährliche Spannungen abgebaut haben.
Niemals die Elektronik des Pumpenaggregats einschalten, wenn diese nicht auf dem Motor montiert ist.
Ist die Elektronik des Pumpenaggregats nicht auf dem Motor montiert, darf die
Pumpe nicht durchströmt werden

Link zum Video zur Montage des Zubehörsatz M12-Kit für den Doppelpumpenbetrieb "Zubehör für Mehrpumpenbetrieb installieren"

	Schritt 1: Die beiden Verschlussschrauben M16 entfernen.
	Schritt 2: Die elektrischen Leitungen mit den M12-Buchsen einfädeln und die M12-Buchsen leicht handfest anziehen (max. 1,5 Nm, Schlüsselweite 17).
	Schritt 3: Die Kontermutter auf die elektrischen Leitungen fädeln und an den M12-Buchsen festschrauben (Schlüsselweite 19).
	Schritt 4: Anschlussstecker der beiden M12-Kabel in die dafür vorgesehenen Steckplätze einstecken. Die Anschlussstecker sind verdrehsicher. Die Anschlussstecker können in beliebiger Reihenfolge in die dafür vorgesehenen Steckplätze auf der Steuerplatine eingesteckt werden.

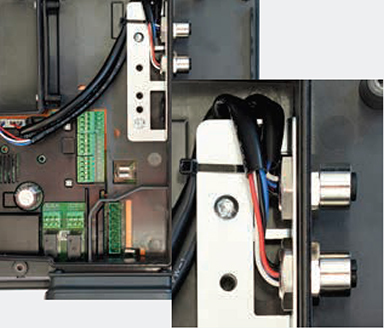

	Schritt 5: Die M12-Kabel ordentlich im Gehäuse verlegen und unter das Anschlussblech fädeln.
	Schritt 6: Die M12-Kabel mit dem beiliegenden Kabelbinder fixieren.
