Der Aufbau eines Doppelpumpenbetriebs erfolgt mit Hilfe eines speziell für diesen Anschluss
vorkonfektionierten Kabels.

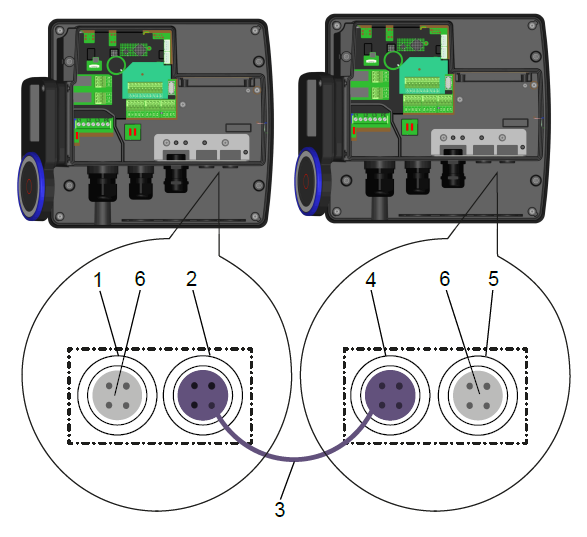

Abbildung: Doppelpumpenbetrieb anschließen
|
1 |
Anschluss Abschlusswiderstand Pumpenaggregat Nr. 1 |
| 2 | Anschluss Buskabel Pumpenaggregat Nr. 1 |
| 3 | Vorkonfektioniertes Buskabel für Doppelpumpenbetrieb 4) |
| 4 | Anschluss Buskabel Pumpenaggregat Nr. 2 |
| 5 | Anschluss Abschlusswiderstand Pumpenaggregat Nr. 2 |
| 6 | Abschlusswiderstand 4) |
4) Zubehör für den Doppelpumpenbetrieb siehe nachfolgende Tabelle.
Hinweis: Für den Busabschluss werden Abschlusswiderstände 4) benötigt, die auf den jeweils freien M12 Anschluss (1 und 5) des Zubehörsatzes M12-Kit aufgesteckt werden.
Erforderliches Zubehör für den Doppelpumpenbetrieb:
| Bauteil | Benennung | Ausführung | Materialnummer |

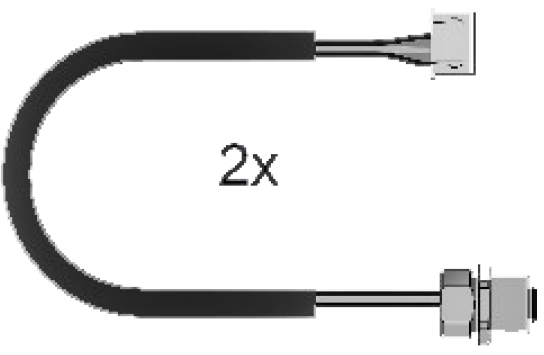

| Zubehörsatz M12-Kit Für die physikalische Verbindung der Pumpenaggregate im Doppelpumpenbetrieb Je Pumpenaggregat ist ein Zubehörsatz erforderlich |
Zwei Kabel mit M12-Buchse, zwei Kontermuttern für M12-Buchse, ein Kabelbinder | 05213248 | |

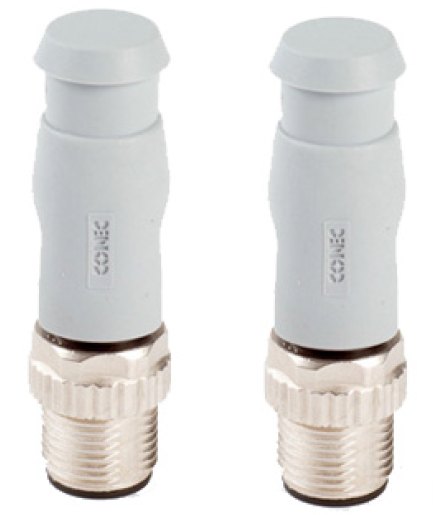

| Abschlusswiderstände CAN für den Busabschluss Mehrpumpenbetrieb |
Zwei M12-Stecker mit integriertem CAN-Abschlusswiderstand | 01522993 | |

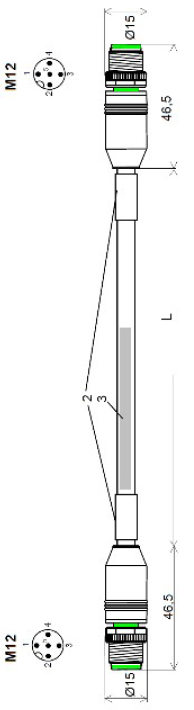

| Buskabel, vorkonfektioniert, geschirmt Für den Doppelpumpenbetrieb Zum Durchschleifen des KSB-Gerätebus von Pumpenaggregat zu Pumpenaggregat mit Hilfe des Zubehörsatzes M12-Kit Farbe violett, M12 Stecker A-kodiert gerade auf |
Länge 1 m | 05238634 | |
| Länge 2 m | 05238635 | ||
| Länge 3 m | 05238636 | ||
| Länge 5 m | 05238637 | ||
| Länge 10 m | 05238638 | ||
| Länge 20 m | 05238639 |
Weiterführende Informationen, Links, etc.
Wofür benötigt man den Zubehörsatz M12-Kit und wie baut man ihn in die EtaLine Pro ein?
