Wie schließt man die Rohrleitung an die EtaLine Pro an?

Beim Anschließen der Rohrleitung ist folgendes zu beachten:

GEFAHR: Überschreitung der zulässigen Belastungen an den Pumpenstutzen
Lebensgefahr durch austretendes heißes, toxisches, ätzendes oder brennbares
Fördermedium an undichten Stellen!

• Pumpe nicht als Festpunkt für die Rohrleitungen verwenden.
• Rohrleitungen unmittelbar vor der Pumpe abfangen und spannungsfrei und ordnungsgemäß anschließen.
• Zulässige Kräfte und Momente an den Pumpenstutzen beachten.
• Ausdehnung der Rohrleitung bei Temperaturanstieg durch geeignete Maßnahmen kompensieren.

ACHTUNG: Falsche Erdung bei Schweißarbeiten an der Rohrleitung Zerstörung der Wälzlager (Pitting-Effekt)!
Niemals bei Elektroschweißarbeiten die Pumpe oder Grundplatte für die Erdung verwenden.
Stromfluss durch die Wälzlager vermeiden.

Hinweis: Der Einbau von Rückflussverhinderern und Absperrorganen ist je nach Art der
Anlage und der Pumpe zu empfehlen. Diese müssen jedoch so eingebaut werden, dass eine Entleerung oder ein Ausbau der Pumpe nicht behindert wird.

• Die Saugleitung/Zulaufleitung zur Pumpe ist bei Saugbetrieb steigend, bei Zulaufbetrieb fallend verlegt
• Beruhigungsstrecke vor dem Saugflansch mit einer Länge von mindestens dem zweifachen Durchmesser des Saugflanschs vorhanden
• Die Nennweiten der Leitungen entsprechen mindestens denen der Pumpenanschlüsse
• Um erhöhte Druckverluste zu vermeiden, sind Übergangsstücke auf größere Nennweiten mit ca. 8° Erweiterungswinkel ausgeführt
• Die Rohrleitungen sind unmittelbar vor der Pumpe abgefangen und spannungsfrei angeschlossen

ACHTUNG: Schweißperlen, Zunder und andere Verunreinigungen in den Rohrleitungen - Beschädigung der Pumpe!

Die Rohrleitung wird dann wie folgt angeschlossen:

1. Behälter, Rohrleitungen und Anschlüsse gründlich reinigen, durchspülen und durchblasen (vor allem bei neuen Anlagen)
2. Flanschabdeckungen an Saug- und Druckstutzen der Pumpe vor dem Einbau in die Rohrleitung entfernen
3. Pumpeninneres auf Fremdkörper untersuchen und ggf. entfernen
4. Falls notwendig, Filter in die Rohrleitung einsetzen (siehe Abbildung 1: Filter in Rohrleitung)
   Hinweis: Filter mit eingelegtem Maschendrahtnetz 0,5 mm × 0,25 mm (Maschenweite x
   Drahtdurchmesser) aus korrosionsbeständigem Material verwenden.
   Filter mit dreifachem Querschnitt der Rohrleitung einsetzen.
   Filter in Hutform haben sich bewährt.
5. Pumpenstutzen mit Rohrleitung verbinden

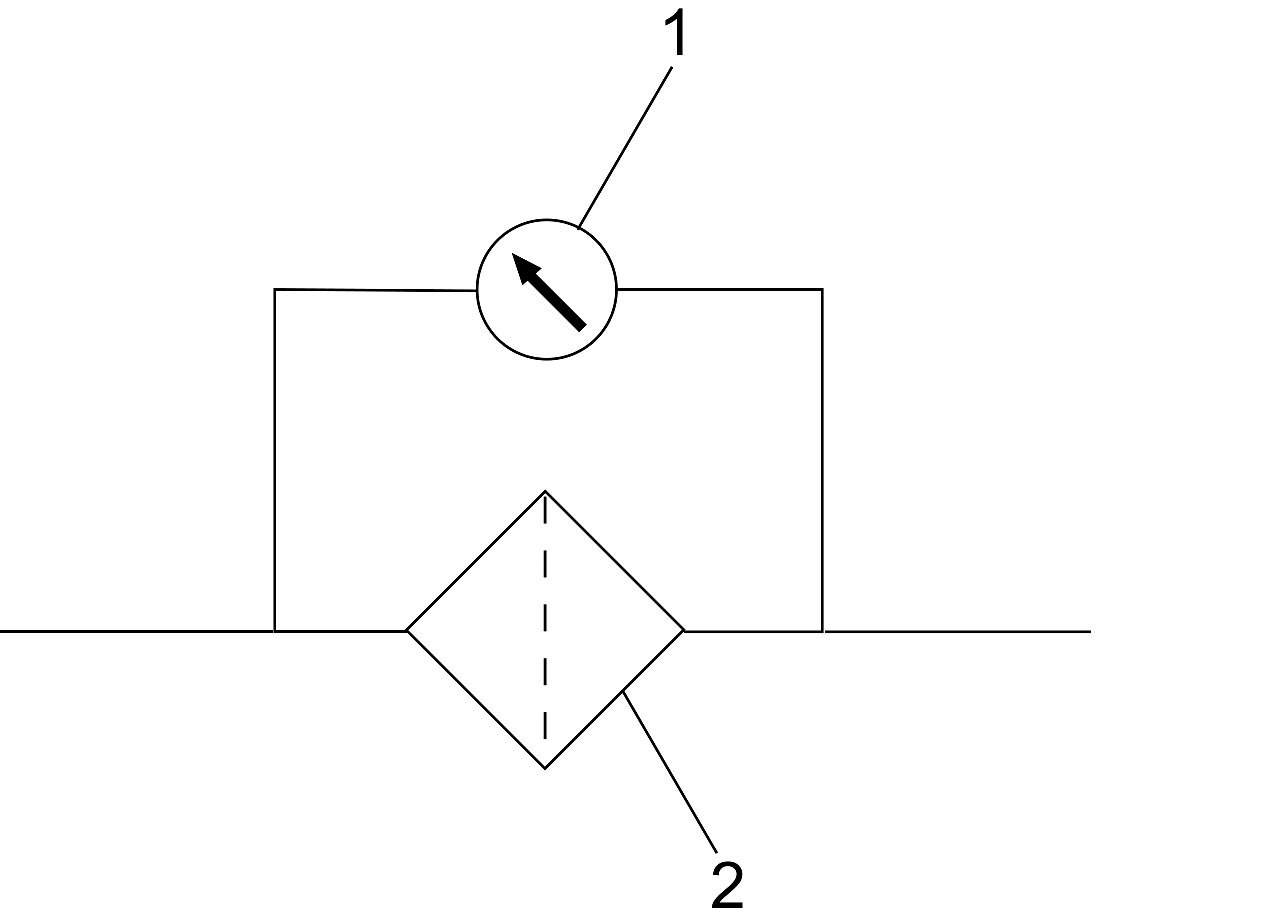

Abb. 1: Filter in Rohrleitung

1

Differenzdruckmessgerät

2

Filter

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
