Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

1. Elektrische Anschlussleitung für den Anschluss vorbereiten (Abb. 1)

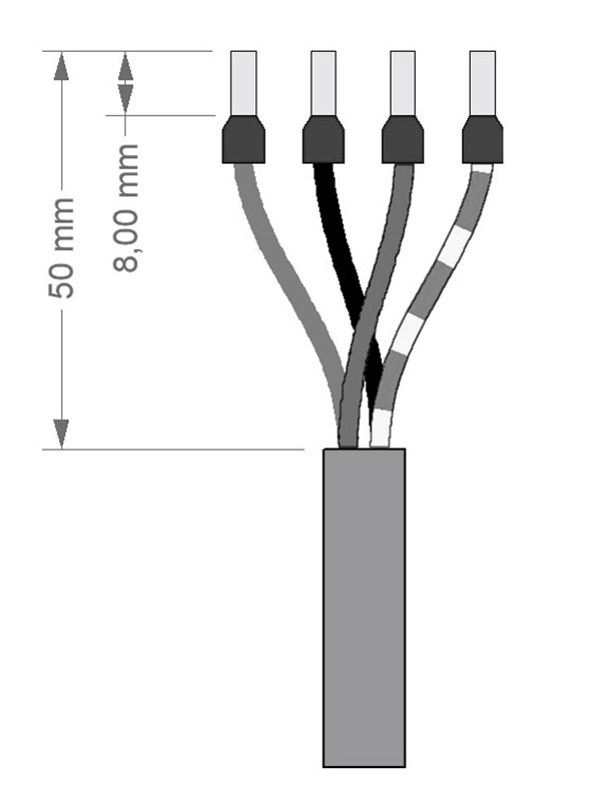

Abb. 1: Netzkabel vorbereiten

2. Die elektrische Anschlussleitung für das Energieversorgungsnetz durch die Kabelverschraubung führen und mit den angegebenen Klemmen verbinden.

3. Nur bei Anschluss an ein IT-Netz: Die Steckbrücken P11 und P12 entfernen, um die Verbindung der Filterkondensatoren im Netzeingang vom Schutzleiter zu trennen . Steckbrücke P14 darf nicht entfernt werden.

Abb. 2: Netzkabel anschließen

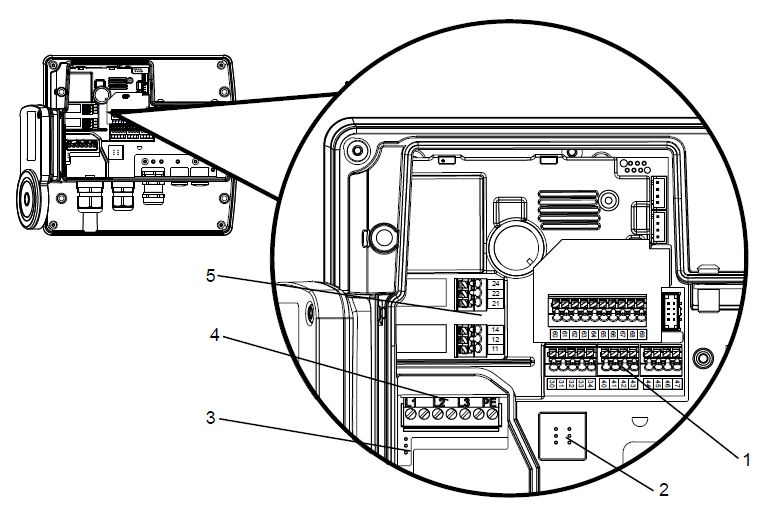

Abb. 20: Übersicht Anschlüsse

1	Klemmen I/O-Anschlüsse	2	Steckbrücken für Filterkondensatoren
3	Steckbrücken für Filterkondensatoren	4	Netzanschluss
5	Relaisanschlüsse

HINWEIS: Die in den technischen Daten angegebene Schutzart IP55 ist nur mit ordnungsgemäßer Montage der Abdeckung gewährleistet.

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
