Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

Anwendung
▪ Heizungsanlagen mit Radiator
Bei steigendem Förderstrom nimmt der Anlagenwiderstand zu. Zur Korrektur hebt das Pumpenaggregat die Sollförderhöhe automatisch an. Bei der Einstellung des Sollwerts darauf achten, dass die gewählte Regelkurve zur Anlagencharakteristik passt:

▪ Ist die Anlagencharakteristik bekannt (z. B. hydraulischer Abgleich), eine minimal über der Kennlinie liegende Regelkurve wählen. Siehe Baureihenheft.
– Zu niedrige Regelkurve: Unterversorgung
– Zu hohe Regelkurve: erhöhter Energieverbrauch
▪ Ist die Anlagencharakteristik unbekannt, wird die dynamische Steuerung (Dynamic Control) empfohlen. (Siehe Artikel Was sind die Funktionen der Calio?)
– Das Pumpenaggregat erkennt durch die Drehzahlregelung automatisch die Anlagencharakteristik und optimiert den Betriebspunkt.

Funktion
Abhängig vom Förderstrom verringert oder erhöht die Proportionaldruckregelung den Förderhöhensollwert linear über dem zulässigen Förderstrombereich zwischen 1/2 HS und HS (Werkseinstellung).

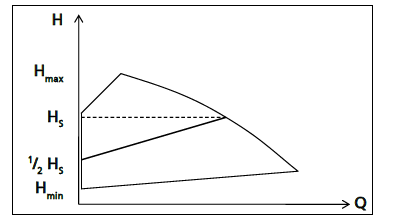

Abbildung: Funktion Proportionaldruckregelung

Einstellung

Das Display aktiviert sich aus dem Ruhemodus durch Drücken des Bedienknopfs. Das Display zeigt die aktuelle Betriebsart sowie abwechselnd elektrische Leistung und Förderstrom. Nach 5 Minuten ohne Eingabe / Betätigung der Tasten wechselt das Display zurück in den Ruhemodus.

Einstellung der Proportionaldruckregelung und des Sollwerts

	Schritt 1: Einstellmodus aktivieren ▪ Bedienknopf für 3 Sekunden drücken. – Die zuletzt gewählte Betriebsart blinkt.
	Schritt 2: Betriebsart Proportionaldruckregelung wählen ▪ Einstellrad drehen und gewünschte Betriebsart wählen. ▪ Das Symbol leuchtet blau.
	Schritt 3: Betriebsart Proportionaldruckregelung aktivieren ▪ Bedienknopf drücken. – Die Anzahl der blinkenden LED-Segmente zeigt den zuletzt eingestellten Sollwert an.
	Schritt 4 a: Vorhandene Sollwerteinstellung übernehmen ▪ Bedienknopf drücken
	Schritt 4 b: Neue Sollwerteinstellung vornehmen ▪ Einstellrad drehen und gewünschten Sollwert in 1 % Schritten im Bereich 0 % bis 100 % einstellen. – Drehen im Uhrzeigersinn erhöht den Sollwert, Drehen gegen den Uhrzeigersinn verringert den Sollwert. – Jedes LED-Segment leuchtet in 10 % Schritten. ▪ Bedienknopf drücken und gewünschten Sollwert speichern.
