Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

Anwendung
▪ Fußbodenheizungen
▪ Solarpumpen

Bei Solarpumpen ist ein hoher Betriebsdruck erforderlich, um einen ausreichenden
Förderstrom durch den Wärmetauscher zu führen. Eine Proportionaldruckregelung
ist nicht erforderlich, da sich die Kennlinie nicht durch Thermostatventile verändert.

Funktion

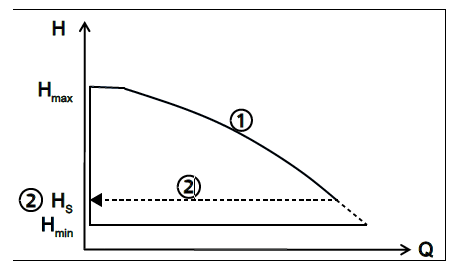

Die Konstantdruckregelung hält die eingestellte Förderhöhe ② aufrecht, unabhängig
vom Förderstrom. Der eingestellte Föderhöhensollwert HS liegt konstant zwischen
der Maximalkennlinie ① und dem zulässigen Förderstrombereich.

Abbildung: Funktion Konstantdruckregelung

Einstellung
Das Display aktiviert sich aus dem Ruhemodus durch Drücken des Bedienknopfs. Das
Display zeigt die aktuelle Betriebsart sowie abwechselnd elektrische Leistung und
Förderstrom. Nach 5 Minuten ohne Eingabe / Betätigung der Tasten wechselt das
Display zurück in den Ruhemodus.

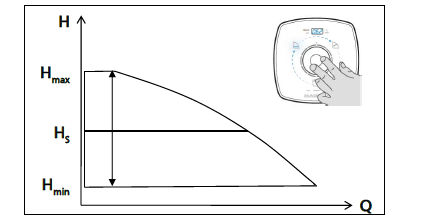

Tabelle Einstellung der Konstantdruckregelung und des Sollwerts

	Schritt 1: Einstellmodus aktivieren ▪ Bedienknopf für 3 Sekunden drücken – Die zuletzt gewählte Betriebsart blinkt.
	Schritt 2: Betriebsart Konstantdruckregelung wählen ▪ Einstellrad drehen und gewünschte Betriebsart wählen. ▪ Das Symbol leuchtet.
	Schritt 3: Betriebsart Konstantdruckregelung aktivieren ▪ Bedienknopf drücken. – Die Anzahl der blinkenden LED-Segmente zeigt den zuletzt eingestellten Sollwert an.
	Schritt 4 a: Vorhandene Sollwerteinstellung übernehmen ▪ Bedienknopf drücken.
	Schritt 4 b: Neue Sollwerteinstellung vornehmen ▪ Einstellrad drehen und gewünschten Sollwert in 1 % Schritten im Bereich 0 % bis 100 % einstellen. – Drehen im Uhrzeigersinn erhöht den Sollwert, Drehen gegen den Uhrzeigersinn verringert den Sollwert. – Jedes LED-Segment leuchtet in 10 % Schritten. ▪ Bedienknopf drücken und gewünschten Sollwert speichern.
