Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

Funktion
Die Betriebsart Eco-Mode ist eine energieeffizientere Alternative zur Proportionaldruckregelung. Im Eco-Mode ist statt einer linearen Regelkurve eine quadratische Regelkurve eingesetzt. Die Auswirkungen auf den Prozess werden in nachstehender Abbildung exemplarisch an der Baugröße 25-100 dargestellt:

Abbildung : Eco-Mode und Proportionaldruck am Beispiel Baugröße 25-100

1	Maximaler Betriebsbereich	4	Eco-Mode-Regelkurve (50 % Sollwert)
2	Anlagenkennlinie	5	Nullpunkt
3	Proportionaldruck-Regelkurve	6	Maximalkennlinie

Die Anlagenkennlinie (2) ist physikalisch immer eine Parabel, die durch den Nullpunkt (5) führt. Bei der Wahl des Sollwerts darauf achten, dass der Schnittpunkt zwischen dem maximalen Betriebsbereich (1) und der Regelkurve (3)/(4) über oder auf der Anlagenkennlinie (2) liegt. Somit ist sichergestellt, dass keine Unterversorgung auftritt. Ist die Betriebsart Eco-Mode bei gleichem Sollwert gewählt, stellt die Eco-Mode-Regelkurve (4) statt einer Geraden eine Parabel dar. Der Schnittpunkt mit der Maximalkennline (6) ist identisch zu dem Schnittpunkt beim Proportionaldruck. Bei einem Förderstrom von 0 liegt die eingestellte Förderhöhe um 50 % niedriger als bei Wahl der Betriebsart Proportionaldruck. Die Anlagenkennlinie (2) geht immer durch den Nullpunkt (5) und stellt wie die Eco-Mode-Regelkurve (4) eine Parabel dar. Dadurch wird sichergestellt, dass für den gesamten Betriebsbereich eine ausreichende Versorgung bei deutlich reduzierter Leistungsaufnahme vorliegt. Es wird empfohlen, den Eco-Mode dem Proportionaldruck vorzuziehen. Die Leistungsersparnis beträgt maximal 53 % und im Durchschnitt 36 %. Die Leistungsersparnis ist in der nachstehenden Abbildung dargestellt:

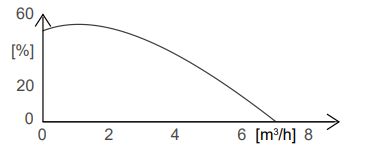

Abbildung Einsparpotential Eco-Mode gegenüber Proportionaldruck am Beispiel Baugröße 25-100

Einstellung
Das Display aktiviert sich aus dem Ruhemodus durch Drücken des Bedienknopfs. Das Display zeigt die aktuelle Betriebsart sowie abwechselnd elektrische Leistung und Förderstrom. Nach 5 Minuten ohne Eingabe / Betätigung der Tasten wechselt das Display zurück in den Ruhemodus.

Tabelle: Einstellung des Eco-Modes und des Sollwerts

	Schritt 1: Einstellmodus aktivieren ▪ Bedienknopf für 3 Sekunden drücken. – Die zuletzt gewählte Betriebsart blinkt
	Schritt 2: Betriebsart Eco-Mode wählen ▪ Einstellrad drehen und gewünschte Betriebsart wählen. ▪ Das Symbol leuchtet grün.
	Schritt 3: Betriebsart Eco-Mode aktivieren ▪ Bedienknopf drücken. – Die Anzahl der blinkenden LED-Segmente zeigt den zuletzt eingestellten Sollwert an.
	Schritt 4 a: Vorhandene Sollwerteinstellung übernehmen ▪ Bedienknopf drücken.
	Schritt 4 b: Neue Sollwerteinstellung vornehmen ▪ Einstellrad drehen und gewünschten Sollwert in 1 % Schritten im Bereich 0 % bis 100 % einstellen. – Drehen im Uhrzeigersinn erhöht den Sollwert, Drehen gegen den Uhrzeigersinn verringert den Sollwert. – Jedes LED-Segment leuchtet in 10 % Schritten. ▪ Bedienknopf drücken und gewünschten Sollwert speichern.
