Welche Steueranschlüsse besitzt der PumpDrive 2?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

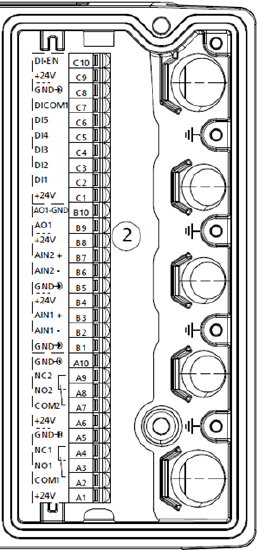

Die Klemmleiste des PumpDrive 2 besteht aus (von oben nach unten):

• einen Digitaleingang Enable

• 5 Parametrierbaren Digitaleingängen C1 – C10

• einem Analogausgang B9 – B10

• zwei Analogeingänge B1 – B8

• zwei Digitale Ausgänge (Wechsler) A1 – A10
