Was sind mögliche Funktionen und Merkmale der Digitaleingänge des PumpDrive 2 Eco?

4. November 2025 14:20

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Mögliche Funktionen

DI1 – DI3 (B4 – B6)
Anlagenstart
Digitalpotentiometer (= schneller/langsamer)
Trockenlaufschutz
Alarm zurücksetzen
Ausgabesteuerung des Analogeingangs
Verarbeiten einer externen Meldung
Umschaltung alternativer Soll-/Steuerwert
Umschaltung Aus/Automatik/Festdrehzahl/extern Aus
Pumpenwechsel

Unter dem Parameter 3.8.6.x können diese eingestellt werden

Merkmale

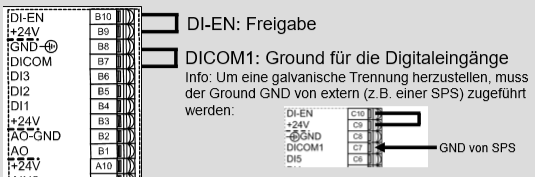

Anzahl Digitaleingänge: insgesamt 4 (davon 3 parametrierbar (unten im Bild))
ON-Pegel: 15 - 30V
OFF-Pegel: 0 - 3V
Eingangsimpedanz: circa 2 kOhm
galvanische Trennung: vorhanden, Isolationsspannung: 500VAC
Verzögerung: < 10ms

Um die galvanische Trennung zu realisieren, ist Folgendes zu beachten:

Dadurch können die 24V der SPS ohne Relais verwendet werden.

Der DI-EN in der MotionControl des PumpDrive 2 Eco hat keine Sicherheitsfunktionen wie z.B. “STO“ gemäß EN IEC 61800-5-2.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
