Mögliche Funktionen
- Anlagenstart
- Digitalpotentiometer (= schneller/langsamer)
- Umschalten der Steuerstelle (lokal/fern)
- Trockenlaufschutz
- Alarm zurücksetzen
- Ausgabesteuerung des Analogausgang
- Verarbeiten einer externen Meldung (z.B. Tür auf – Reaktion: Pumpe aus)
- Umschaltung alternativer Soll-/Steuerwert
- Umschaltung Aus/Automatik/Festdrehzahl/extern Aus
- Pumpenwechsel
Unter dem Parameter 3.8.6.x können diese eingestellt werden.
Merkmale

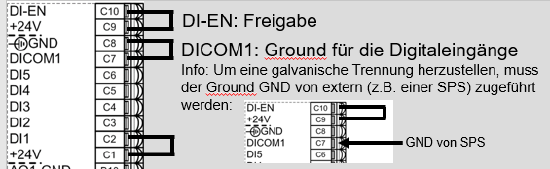

- Anzahl Digitaleingänge: insgesamt 6 (davon 5 parametrierbar (unten im Bild))
- ON-Pegel: 15 - 30V
- OFF-Pegel: 0 - 3V
- Eingangsimpedanz: circa 2 kOhm
- galvanische Trennung: vorhanden, Isolationsspannung: 500VAC
- Verzögerung: < 10ms
Für die galvanische Trennung bitte folgendes beachten:
Dadurch können die 24V der SPS ohne Relais verwendet werden.
Der DI_EN darf nicht mit den 24V von der externen Steuerung beschaltet werden.
Wird dies nicht beachtet, kommt es beim Anfahren zu einer Überspannungsmeldung.
Der DI-EN in der MotionControl des PumpDrive 2 hat keine Sicherheitsfunktionen wie z.B. “STO“ gemäß EN IEC 61800-5-2.
