Was sind mögliche Funktionen und Merkmale der Analogausgänge des PumpDrive 2?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Mögliche Funktionen

• Istwert
• Motordrehzahl
• Leistung
• Motorstrom
• Motorspannung
• Ausgangsfrequenz
• Zwischenkreisspannung
• Sollwert
• Saugdruck Pumpe
• Enddruck Pumpe
• Differenzdruck Pumpe
• Förderstrom Pumpe
• Saugdruck
• Enddruck
• Differenzdruck
• Förderstrom

Unter dem Parameter 3.8.7.x können die vier Belegungen des Analogausgangs eingestellt werden.



Merkmale

• 1 parametrierbarer Analogausgang
• Umschaltung über DigIn zwischen 4 Ausgabewerten
• Stromausgang 0/4 - 20mA
• Spannung 0/2 – 10V umschaltbar (DIP Schalter am Ende der Klemmleiste, siehe Screenshot unten)
• Maximale externe Bürde 850 Ohm
• Ausgang PNP-Transistor
• Genauigkeit 2% vom Endwert
• Signalverzögerung < 10ms
• Verpolschutz vorhanden
• Kurzschluss- und Überlastschutz vorhanden

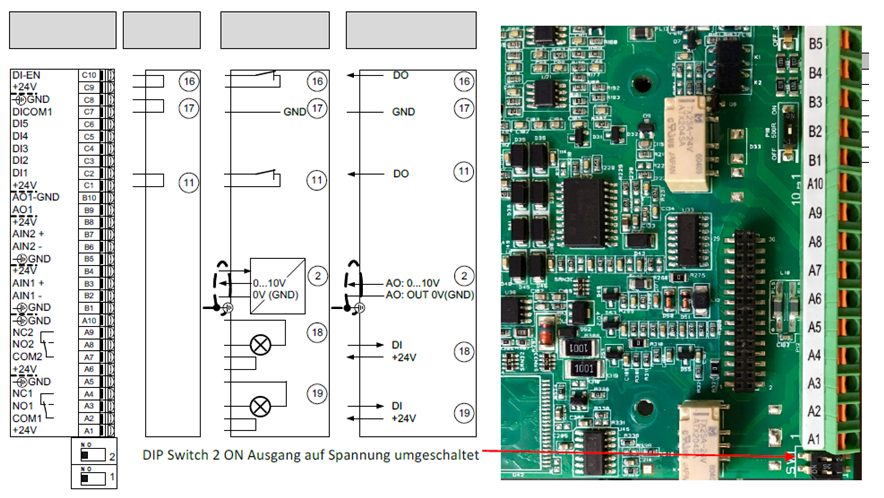

DIP Schalter zur Umschaltung des Ausgangs auf Spannung:

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
