Welche elektrischen Anschlüsse besitzt der PumpDrive 2 Eco?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

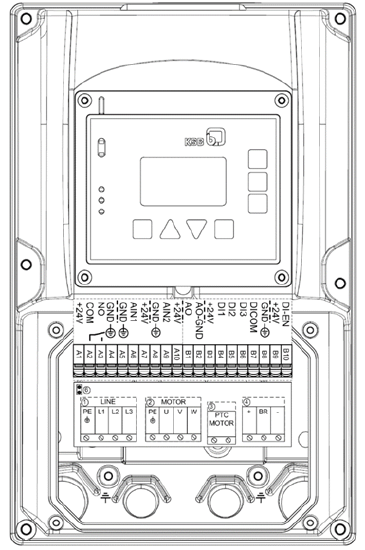

Der PumpDrive 2 Eco besitzt sowohl Steueranschlüsse als auch einen Motor- und Netzanschluss.

Steueranschlüsse

• 1 Digitaleingang Enable
• 3 Digitaleingänge parametrierbar
• 1 Analogausgang
• 2 Analogeingänge
• 2 Relais Schließer/ Vormodelle hatten 1 Schließer

Der Netz- / Motoranschlussraum ist mit einer Plastikabdeckung vor Berührung geschützt.

• EMV Drive < 7,5kW: EN 61800-3 C1 / EN 55011 Klasse B / Leitungslänge < 5m

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
