Welche elektrischen Anschlüsse besitzt der PumpDrive 2?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

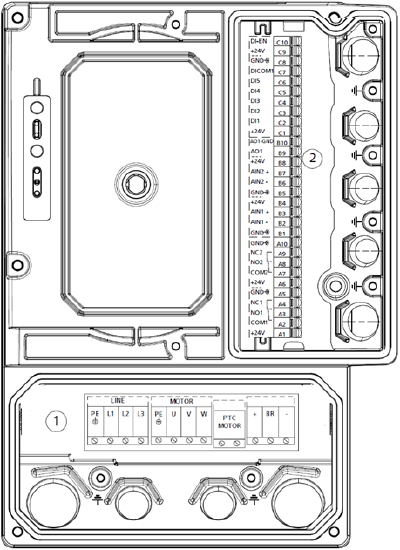

Der PumpDrive 2 besitzt Steueranschlüsse (rechts im Bild) und Motor-und Netzanschlüsse (unten im Bild).

Steueranschlüsse

• 1 Digitaleingang Enable
• 5 Digitaleingänge parametrierbar
• 1 Analogausgang
• 2 Analogeingänge
• 2 Relais Wechsler

Motor- und Netzanschlüsse

• Netzanschluss PE, L1, L2, L3
• 3 ~ 380V AC -10% bis 480 V AC +10%
• Spannungsdifferenz der drei Phasen ±2% der Versorgungsspannung
• Netzfrequenz: 50 – 60Hz ± 2%
• Netzformen: TN-S-, TN-CS-, TN-C-, TT- und IT-Netze (nach IEC/EN 60364)
• Motoranschluss PE, U, V, W
• PTC Anschluss
• Externer Bremswiderstand

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
