Welche Steueranschlüsse besitzt der PumpDrive 2 Eco?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

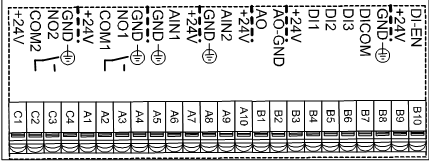

Die Klemmleiste des PumpDrive 2 Eco besteht aus folgenden Steueranschlüssen (von rechts nach links):

• 1 Digitaleingang Enable (B9-B10)
• 3 Digitaleingänge parametrierbar (B3-B8)
• 1 Analogausgang (B1-B2)
• 2 Analogeingänge (A5-A10)
• 2 Digitale Ausgänge Schließer (C1-A4)

Bei dem alten Controlboard entfallen die Klemmleisten C1-C4.

In unserem Applikationsheft finden Sie Beispiele für den Anschluss der Eingänge und Belegung der Funktionen.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
