Wie werden die Modbus-Startadressen von AmaControl INT DM-Gateway eingestellt?

4. November 2025 14:20

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

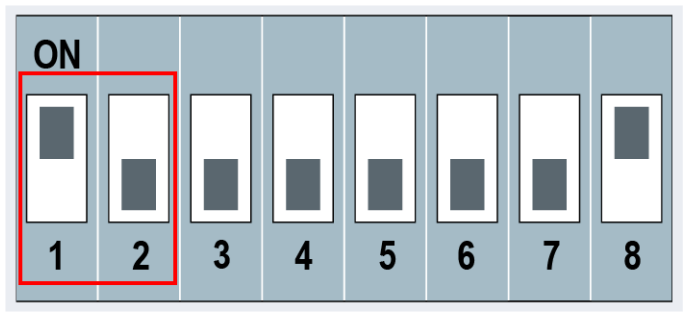

Abbildung: DIP-Schalter 1 und 2

Die Einstellungen sind über DIP-Schalter 1 und 2 konfigurierbar.

Tabelle: DIP-Schalter konfigurieren

DIP-Schalter 1	DIP-Schalter 2	DIP-Schalter 3
AUS	AUS	#1
AN	AUS	#17
AUS	AN	#33
AN	AN	#49

Tabelle: DIP-Schalter konfigurieren

Adresse	DP	Gerät
#1	1	Erstes
#2	1	Zweites
#3	1	Drittes
#4	2	Erstes
#5	2	Zweites
#6	2	Drittes

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung von AmaControl im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)

Link zur Seite mit der Zusatzbetriebsanleitung "Modbus-Protokoll AmaControl" im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
