Wie werden die Kommunikationsparameter von AmaControl Gateway INT DM600 eingestellt?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

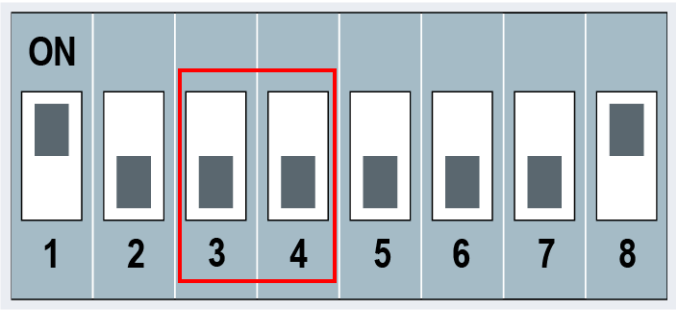

Bild: DIP-Schalter von INT 600 DM-Gateway

Baudrate über DIP-Schalter 3 und 4 einstellen.

Tabelle: DIP-Schalter konfigurieren

DIP-Schalter 3	DIP-Schalter 4	DIP-Schalter 5
AUS	AUS	9600
AN	AUS	19200 (voreingestellt ab Werk)
AUS	AN	38400
AN	AN	57600

Bild: DIP-Schalter von INT 600 DM-Gateway

Stoppbits und Parität über DIP-Schalter 5 und 6 einstellen.

DIP-Schalter konfigurieren

DIP-Schalter 5	DIP-Schalter 6	Adresse
AUS	AUS	1 / Gerade
AN	AUS	1 / Ungerade
AUS	AN	2 / Nein (voreingestellt ab Werk)
AN	AN	1 / Nein

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung von AmaControl im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)

Link zur Seite mit der Zusatzbetriebsanleitung "Modbus-Protokoll AmaControl" im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
