Wie funktioniert der Motorkonnektor Anschluss am PumpDrive 2? – Salty Crew

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Werden die Pumpen ab Werk mit dem Siemens-Motor und PumpDrive 2 ausgeliefert, wird der Motor bis 4kW mittels Motorkonnektor angeschlossen.

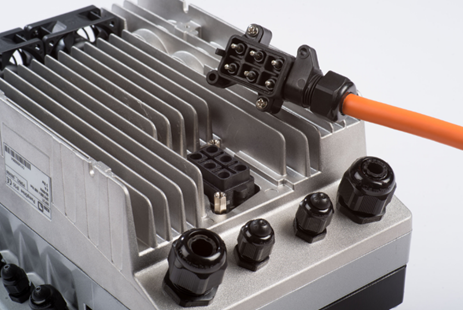

Im Bild sieht man sowohl den Motorkonnektor-Stecker als auch die Motorkonnektor-Anschlussbuchse.

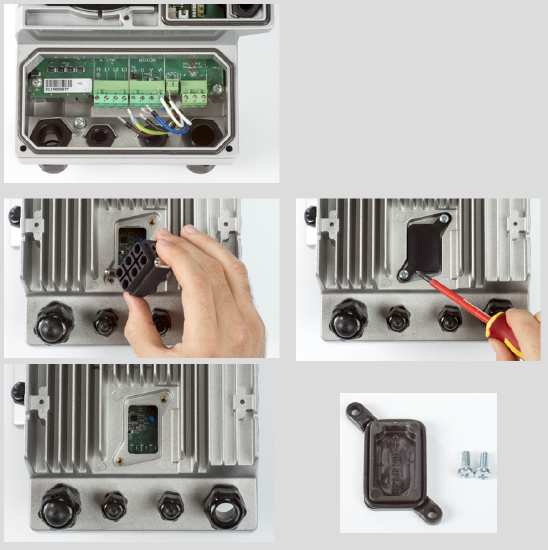

Der Motorkonnektor ist elektrisch (PE, U, V, W und PTC) im PumpDrive 2 mit den Motorklemmen verbunden. (Anschlüsse im unteren Bild)

Info: Bei Nichtverwendung des Motorkonnektors muss dieser entfernt und durch eine Blindplatte ersetzt werden, welches als Zubehör bestellt werden kann.

Bei Auslieferung liegt die Abdeckkappe der Tüte mit der Bedienungsanleitung bei.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
