Wie wird der PumpMeter an den PumpDrive 2 / Eco angeschlossen? – Salty Crew

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

PumpDrive 2

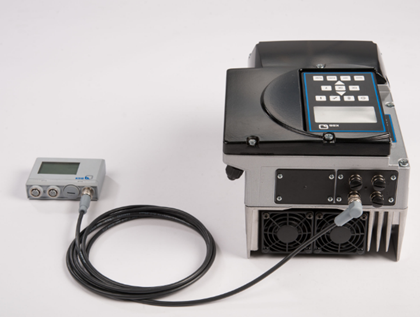

Der PumpMeter wird mittels vorkonfektionierter Kabel nur an den dafür vorgesehenen Anschluss A des M12 Moduls angeschlossen.

Der Anschluss B des M12 Moduls ist für das redundante Durchschleifen des Sensorsignals auf einen zweiten PumpDrive 2 vorgesehen.

Die ungeregelte Pumpe mit PumpMeter kann leicht mit einem PumpDrive 2 nachgerüstet werden.

Einfacher Datenaustausch zwischen PumpDrive 2 und PumpMeter
Im Nachrüstfall können per Upload-Funktion Parameter (wie z.B. Pumpenkennlinien) vom PumpMeter in den PumpDrive 2 geladen werden

Das PumpMeter-M12 Kabel ist in verschiedenen Längen (1, 2, 3, 5, 10, 20m) verfügbar.

PumpDrive 2 ECO

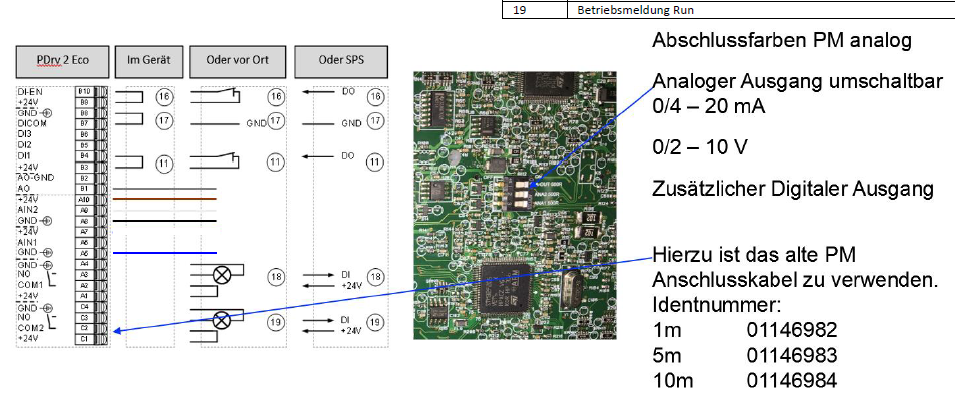

Der PumpDrive 2 Eco hat nur einen Steckplatz für das M12 Modul. Wird dieser Steckplatz schon durch ein Feldbusmodul genutzt, so kann der PumpMeter auch auf die Klemmleiste angeschlossen werden.

Dazu wird das Anschlusskabel mit offenen Kabelenden benötigt.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
