Wie wird der PumpDrive 2 / Eco im Doppel-/Mehrpumpenbetrieb angeschlossen?

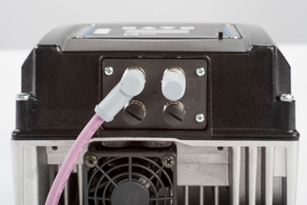

Für den Doppel- und Mehrpumpenbetrieb werden die oberen zwei Anschlüsse des M12 Moduls benötigt.

Die PumpDrive 2 / Eco werden über die vorkonfektionierten Kabel verbunden, am Anfang und Ende schließt ein aktiver Busabschlusswiderstand ab.

Es können bis zu 6 PumpDrive 2/Eco im Mehrpumpenbetrieb zusammengeschlossen werden, PumpDrive 2 und PumpDrive 2 Eco sind dabei untereinander nicht kompatibel.

Einer der PumpDrive 2/Eco fungiert dabei als "Master", die restlichen als sogenannte "Slaves". Um die Master-Rolle zu übernehmen, muss ein PumpDrive Startsignal, Sollwert und Istwert (Sensor) kennen. Deswegen sollte im Mehrpumpenbetrieb der Drucksensor des PumpMeter immer in ein T Stück der Druckleitung angeschlossen werden.



Das Vorkonfektionierte Kabel gibt es in 3 Ausführungen: 1m, 2m, 3m, 5m, 10m und 20m.

Hinweis: Für den Busabschluss werden Abschlusswiderstände 4) benötigt, die auf den jeweils freien M12 Anschluss (C bzw. D) des Zubehörsatzes M12-Kit aufgesteckt werden.

4) Zubehör für den Doppelpumpenbetrieb siehe nachfolgende Tabelle.

Erforderliches Zubehör für den Doppelpumpenbetrieb:

Bauteil	Benennung	Ausführung	Materialnummer
	Zubehörsatz M12-Modul Für Mehrpumpenbetrieb bis zu 6 Pumpen Für Anschluss PumpMeter über Modbus	M12-Modul	01496566

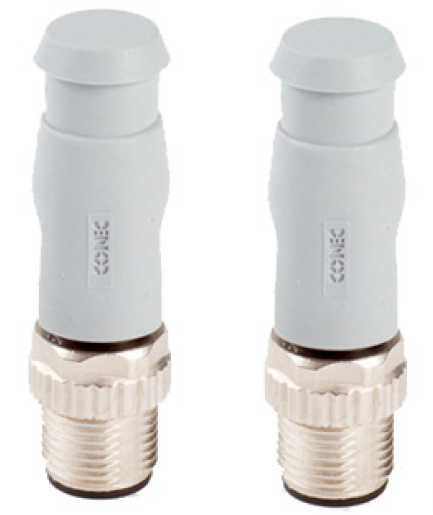

	Abschlusswiderstände CAN für den Busabschluss Mehrpumpenbetrieb	Zwei M12-Stecker mit integriertem CAN-Abschlusswiderstand	01522993
	M12-Schutzkappe für M12-Modul	-	01125084
	Blinddeckel Zum Verschließen eines offenen Einschubfachs		01496567
	Buskabel, vorkonfektioniert, geschirmt Für Doppelpumpenbetrieb / Mehrpumpenbetrieb Zum Durchschleifen des KSB-Gerätebus (CAN) von Frequenzumrichter zu Frequenzumrichter durch M12- Modul Farbe lila, M12-Stecker gewinkelt, M12-Stecker gewinkelt A-kodiert, 5-polig	Länge 1 m	01533747
		Länge 2 m	01533748
		Länge 3 m	01533749
		Länge 5 m	01651182
		Länge 10 m	01651183
		Länge 20 m	01651184
	M12-Stecker für M12-Modul, zum Selbstkonfektionieren Für Mehrpumpenbetrieb Für Anschluss PumpMeter über Modbus Nicht für direkten Anschluss eines PumpMeter Sensors, da Entlüftung Pin 5 fehlt Winkelstecker, A-kodiert, 5-polig Schraubklemmanschluss mit Schirmring, schirmbar, Anschlussquerschnitt maximal 0,75 mm² (max. AWG 20) Kabeldurchlass 4 - 6 / 5 - 8 / 6 - 8 / 6,5 - 8,5 [mm] Schutzart IP67		01523004

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)

Wie funktioniert der Doppel-/Mehrpumpenbetrieb des PumpDrive 2 / Eco?
