GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

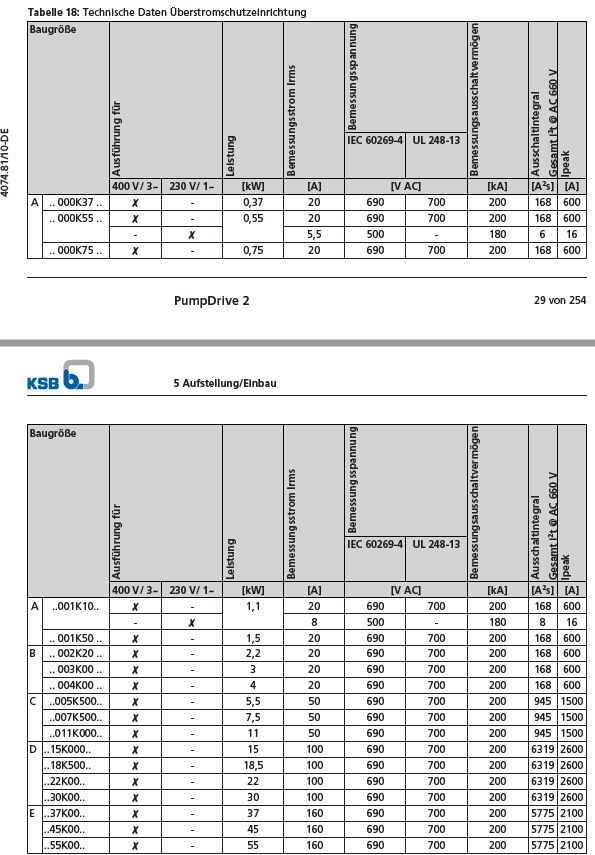

In der Betriebsanleitung des PumpDrive 2 finden Sie eine Tabelle mit den max. Werten für die Absicherung (siehe unten).
Bitte beachten, dass die angegebenen Ströme die max. zulässigen Werte des Ausschaltintergrals angeben. Diese gelten hauptsächlich für die UL Zulassung.
Kabelschutz: Es wird empfohlen, einen Leistungsschutzschalter oder geeignete Sicherungen zum
Schutz der elektrischen Anschlussleitung des Frequenzumrichters unter
Berücksichtigung der eingangsseitigen Bemessungsströme gemäß der folgenden
Tabelle zu installieren. Der Schutz muss für 60 s einem Überlaststrom standhalten,
der dem 1,5-fachen des eingangsseitigen Bemessungsstromes entspricht. Der
Sicherungseinsatz-Typ kann vom Typ gG (IEC 60269) oder einem UL-Äquivalent mit
einer Reaktionszeit unter 0,5 s entsprechen.
Ist mit netzseitigen Spannungsschwankungen zu rechnen, wird empfohlen den
Frequenzumrichter über schnelle Sicherungseinsätze gR (IEC 60269) oder UL-Typ
JFHR2/JFHR8 abzusichern. Dabei müssen die in der folgenden Tabelle angegebenen
maximal zulässigen Werte des Ausschaltintegrals i²t [A²s] eingehalten werden. Je
nach Hersteller können die Werte für das Ausschaltintegral i²t, bei gleicher
Nennleistung, stark variieren. Bei abweichenden Werten darauf achten, dass dieser
kleiner gleich dem in der Tabelle angegebenen maximal zulässigen Wert ist.
Motorschutzschalter können verwendet werden und müssen wie folgt dimensioniert werden:
Motorschutzschalter: Ein separater Motorschutz ist nicht erforderlich, da der Frequenzumrichter über
eigene Sicherheitseinrichtungen verfügt (u. a. elektronische Überstromabschaltung).
Vorhandene Motorschutzschalter müssen auf den Motornennstrom mit dem Faktor
1,4 dimensioniert werden.
