Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

Funktion
Ein externes Analogsignal 0 - 10 V DC dient als Sollwertvorgabe. Das Pumpenaggregat verarbeitet das anliegende, externe Analogsignal in Verbindung mit aktiver Betriebsart Konstantdruckregelung, Proportionaldruckregelung oder EcoMode als Sollwert. In Verbindung mit der Betriebsart Stellerbetrieb verarbeitet das Pumpenaggregat das externe Analogsignal als Drehzahlsollwert. Bei Signalpegel <1,5 V Gleichspannung schaltet die Pumpe ab und das letzte LED-Segment erlischt.

ACHTUNG: Einbringen externer Spannung auf die RUN-Klemme - Beschädigung der Elektronikplatine!

UN-Klemme nur über einen potenzialfreien Kontakt schalten.

Tabelle: Sollwertvorgaben an Pumpenaggregat für Signalpegel 0 - 10 V

Signalpegel	Sollwertvorgabe an Pumpenaggregat
10 V DC	100 % Sollwert
2 V DC	0 % Sollwert
< 1,5 V DC	Pumpe schaltet ab.
≥ 2 V DC	Pumpe schaltet ein.

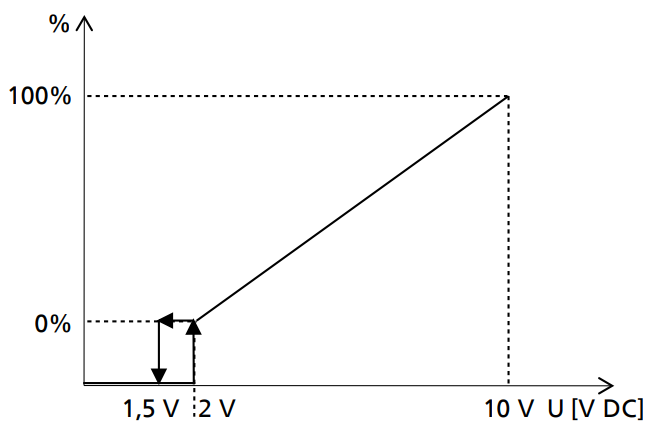

Abbildung: Analogsignal 0 - 10 V als Sollwertvorgabe an Pumpenaggregat

Einstellen der Grenzen und Parameter über das KSB ServiceTool für folgende Funktionen:

Pumpe starten.
Pumpe stoppen.
Drahtbruchüberwachung
Verhalten des Pumpenaggregats bei Drahtbruch

Der Analogeingang ist zur Eingabe von Istwerten (Differenzdruck, Mediumstemperatur) konfigurierbar. Die Einstellungen zum Analogeingang sind in der Zusatzbetriebsanleitung KSB ServiceTool, Reihungsnummer 1157.801 im Produktkatalog bei der Calio unter Dokumenten zu finden (Link siehe unten) beschrieben.

Einstellung

Das Display aktiviert sich aus dem Ruhemodus durch Drücken des Bedienelements.
Das Display zeigt die aktuelle Betriebsart sowie abwechselnd elektrische Leistung und
Förderstrom. Nach 5 Minuten ohne Eingabe / Betätigung der Tasten wechselt das
Display zurück in den Ruhemodus.

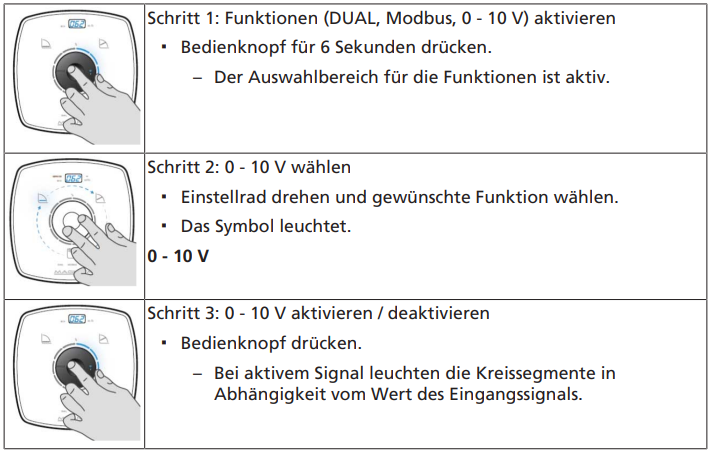

Tabelle: Einschalten und Ausschalten 0 - 10 V

HINWEIS: Wenn für 10 Sekunden keine Eingabe erfolgt, werden die getätigten Eingaben
verworfen.

Tabelle 26: Anzahl beleuchteter LED-Segmente in Abhängigkeit zur elektrischen Spannung

HINWEIS: Zum Start der Pumpe muss das Klemmenpaar RUN gebrückt sein (Werkseinstellung)
oder das Signal START an diesem Klemmenpaar anliegen.

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der Calio auf ksb.com (unter "Dokumente" am Ende der Seite)
