Was sind die erweiterten Funktionen der Calio?

Nachfolgend werden folgende erweiterte Funktionen der Calio behandelt:

• 1 Bedieneinheit sperren
• 2 Nachtabsenkung
• 3 Dynamische Steuerung (Dynamic Control)
• 4 Informationen
• 5 Rücksetzen auf Werkseinstellung

1 Bedieneinheit sperren

Tabelle zu den Bedieneinheit sperren / entsperren

	Schritt 1: Erweiterte Funktion aktivieren ▪ Bedienknopf für 10 Sekunden drücken – Der Auswahlbereich für die erweiterten Funktionen ist aktiv. – Der aktuelle Status der Bedieneinheit wird angezeigt
	Schritt 2: Einstellmodus aktivieren ▪ Bedienknopf drücken. H-0 / H-L
	Schritt 3: Bedieneinheit sperren / entsperren ▪ Einstellrad drehen und gewünschten Status wählen. – H-L = Bedieneinheit gesperrt – H-O = Bedieneinheit entsperren
	Schritt 4: Einstellung bestätigen ▪ Bedienknopf drücken.

HINWEIS:

Die Auswahl von Betriebsarten, Funktionen und das Zurücksetzen auf Werkseinstellung ist nur bei entsperrter Bedieneinheit möglich.



2 Nachtabsenkung

Funktion
Ist die Funktion Nachtabsenkung aktiviert, erkennt das Pumpenaggregat bei einem kontinuierlichen Absinken der Fördermediumstemperatur einen minimalen Heizleistungsbedarf. Das Pumpenaggregat reduziert automatisch den Sollwert. Bei steigendem Heizleistungsbedarf wechselt das Pumpenaggregat zurück auf den ursprünglich eingestellten Sollwert. Bei aktiver Funktion Nachtabsenkung wechselt das Pumpenaggregat zwischen Nachtmodus und Tagmodus. Der Nachtmodus aktiviert sich in folgenden Fällen:

▪ Die Fördermediumstemperatur sinkt innerhalb von 2 Stunden um 15 °C.
Der Tagmodus aktiviert sich in folgenden Fällen:
▪ Die Fördermediumstemperatur steigt um 3 °C.
▪ Das Pumpenaggregat befindet sich länger als 7 Stunden im Nachtmodus.
Einstellungen
Die Funktion der Nachtabsenkung und die Einstellmöglichkeiten erfolgen über das KSB ServiceTool und sind in der Zusatzbetriebsanleitung KSB ServiceTool (Reihungsnummer 1157.801) beschrieben.

Tabelle zum Einschalten und Ausschalten der Nachtabsenkung

	Schritt 1: Erweiterte Funktion aktivieren ▪ Bedienknopf für 10 Sekunden drücken – Der Auswahlbereich für die erweiterten Funktionen ist  aktiv.
	Schritt 2: Nachtabsenkung wählen ▪ Einstellrad drehen und gewünschte Funktion wählen. nd0 / nd1
	Schritt 3: Einstellmodus aktivieren ▪ Bedienknopf drücken.
	Schritt 4: Nachtabsenkung aktivieren / deaktivieren ▪ Einstellrad drehen und gewünschten Status wählen. – nd0 = Nachtabsenkung deaktiviert. – nd1 = Nachtabsenkung aktiviert.
	Schritt 5: Einstellung bestätigen ▪ Bedienknopf drücken.



3 Dynamische Steuerung (Dynamic Control)

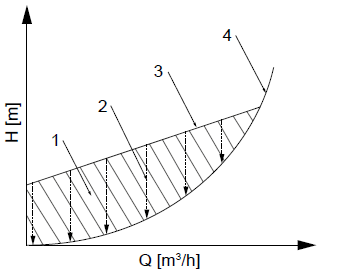

Abbildung zum Prinzip der dynamischen Steuerung

1	Überschüssiger Energieverbrauch	3	Regelkurve
2	Dynamische Steuerung	4	Minmale Kennlinie

Funktion
Die dynamische Steuerung (2) erkennt, wenn die gewählte Regelkurve (3) über der minimalen Kennlinie7) (4) liegt. Die Steuerung verschiebt die Regelkurve nach unten und die Leistungsaufnahme reduziert sich automatisch. Zur Gewährleistung einer ausreichenden Versorgung schaltet das Pumpenaggregat auf eine höhere Regelkurve, wenn die minimale Kennlinie erreicht ist. Der Energieverbrauch wird reduziert (1) ohne negative Auswirkungen auf die Versorgung des Gebäudes. Das Pumpenaggregat wird optimiert betrieben, auch wenn die Anlagencharakteristik nicht bekannt ist und die Geräuschentwicklung an den Thermostatventilen reduziert sich.
Anwendung
▪ Ist die Anlagencharakteristik bekannt (z. B. hydraulischer Abgleich):
– Sollwert manuell einstellen. Eine minimal über der Kennlinie liegende Regelkurve wählen. Siehe Baureihenheft.
– Das zusätzliche Aktivieren der dynamischen Steuerung wird empfohlen. Auch bei einem optimal eingestellten Sollwert können die Thermostatventile bei bestimmten Wetterlagen zu stark drosseln. Die dynamische Steuerung optimiert den Betriebspunkt weiter.
▪ Ist die Anlagencharakteristik unbekannt:
– Standardeinstellungen übernehmen und die dynamische Steuerung aktivieren. Das Pumpenaggregat erkennt durch die Drehzahlregelung automatisch die Anlagencharakteristik und optimiert den Betriebspunkt.
Einstellungen
Die Funktion der dynamischen Steuerung und die Einstellmöglichkeiten erfolgen über das KSB ServiceTool und sind in der Zusatzbetriebsanleitung KSB ServiceTool (Reihungsnummer 1157.801) beschrieben. Verwendung der dynamischen Steuerung mit den Grundeinstellungen:

Tabelle zum Einschalten und Ausschalten der dynamischen Steuerung (Dynamic Control)

	Schritt 1: Erweiterte Funktion aktivieren ▪ Bedienknopf für 10 Sekunden drücken – Der Auswahlbereich für die erweiterten Funktionen ist aktiv.
	Schritt 2: Dynamische Steuerung (Dynamic Control) wählen ▪ Einstellrad drehen und gewünschte Funktion wählen. dc0 / dc1
	Schritt 3: Einstellmodus aktivieren ▪ Bedienknopf drücken.
	Schritt 4: Dynamische Steuerung (Dynamic Control) aktivieren / deaktivieren ▪ Einstellrad drehen und gewünschten Status wählen. – dc0 = Dynamische Steuerung (Dynamic Control) deaktiviert. – dc1 = Dynamische Steuerung (Dynamic Control) aktiviert.
	Schritt 5: Einstellung bestätigen ▪ Bedienknopf drücken. – Das Symbol leuchtet grün. ECO



4 Informationen

Tabelle zu Informationen anzeigen

	Schritt 1: Erweiterte Funktion aktivieren ▪ Bedienknopf für 10 Sekunden drücken – Der Auswahlbereich für die erweiterten Funktionen ist aktiv.
	Schritt 2: Informationen wählen ▪ Einstellrad drehen und gewünschte Funktion wählen. Inf
	Schritt 3: Einstellung bestätigen ▪ Bedienknopf drücken. – Die Pumpengröße und aktuelle Firmware-Version ist kurz im Display angezeigt. – Anzeige wechselt automatisch zur Betriebsanzeige.



5 Rücksetzen auf Werkseinstellung

Durch Drücken des Bedienknopfs länger als 30 Sekunden wird die Pumpe auf Werkseinstellungen zurückgesetzt. Dies beinhaltet folgende Einstellungen:

Betriebsart	Proportionaldruckregelung
Funktionen	Deaktiviert die Funktionen Dual, Modbus, 0 - 10 V
Sollwerte	50 %
Modbus-Parameter Baud-Rate	19.200 Baud
Modbus-Parameter Slave-ID	17
Modbus-Parameter Parität	Even

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der Calio auf ksb.com (unter "Dokumente" am Ende der Seite)
