GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

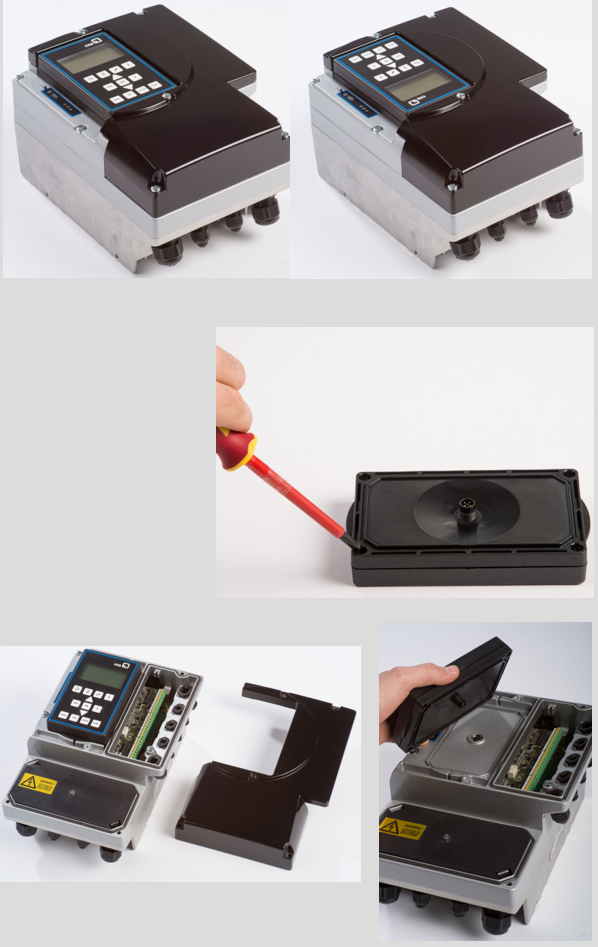

PumpDrive 2
- Pumpdrive 2 abschalten oder zumindest auf Off stellen (manuelle Steuerung)
- C-Cover abnehmen
- Display abziehen (ist nur eingesteckt)
- Neues Display aufstecken (die Materialnummer für das Ersatzdisplay PumpDrive 2 lautet 01700951)
- C-Cover wieder montieren
Achtung: Schrauben sind unterschiedlich lang

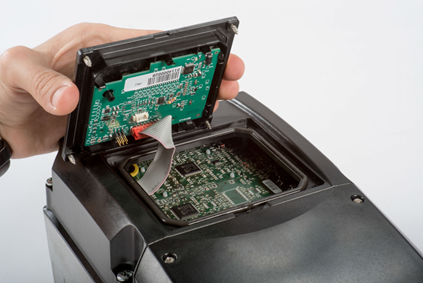

PumpDrive 2 ECO
- Die vier Schrauben am Display entfernen
- Stecker abziehen
- das neue Display montieren (die Materialnummer für das Ersatzdisplay PumpDrive 2 Eco lautet 01701090)
Achtung ⚠: Der Stecker ist codiert, bitte richtig aufstecken!
Achtung ⚠:
Das neue Display wird mit dem letzten Firmware Stand ausgeliefert. Damit wieder alle Funktionalitäten verfügbar sind, muss ein Firmware Update durchgeführt werden.
Hierzu wird zusätzliches Zubehör benötigt.
Der Tausch des HMI im laufenden MPO (Mehrpumpen-Betrieb) funktioniert nur folgendermaßen:
Man muss den CAN Bus der Drives trennen und die benötigten Drives in Hand Betrieb nehmen und dazu die Drehzahl passend einstellen.
Nun ein nach dem anderen Drive Updaten und zum guten Schluss einen anderen Drive in Handbetrieb nehmen, um auf den verbleibenden Drive das Update zu übertragen.
Man kann auch die Einzelpumpen, sofern sie einen Sensor haben im Regelbetrieb weiter laufen lassen.
Nach erfolgten Updates, den einen Drive weiter laufen lassen und nun alle anderen Drive Spannungslos machen.
CAN Kabel wieder verbinden und abschließend ein nach dem anderen Drive wieder an Spannung nehmen.
Nun können die Drives abschließend wieder in den Auto Betrieb übernommen werden, indem man direkt von Man in den Auto Mode wechselt.
