Wie öffnet man den PumpDrive 2 Eco? – Salty Crew

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

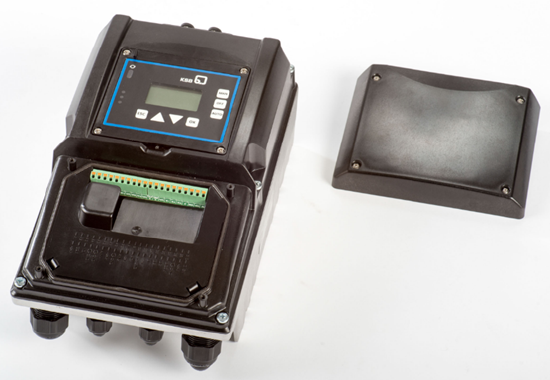

Das IO-Cover (rechts im Bild) ist mit gleich langen Schrauben befestigt. Die Dichtungen sind im PumpDrive 2 Eco-Cover eingespritzt. Die Leistungselektronik ist mit einer Schutzabdeckung abgedeckt.

Das Controlboard mit den Steueranschlüssen befindet sich direkt unter der Bedieneinheit.

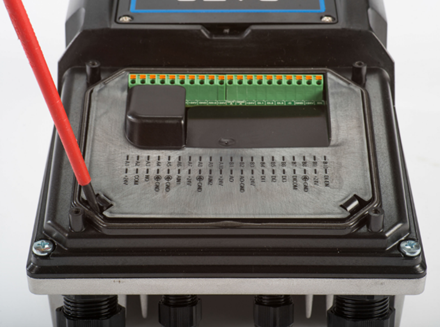

Die Schutzabdeckung zum Anschluss der Netz- und Motoranschlussleitungen ist gesteckt. Vor Anschluss der Netz- und Motoranschlussleitungen muss die Schutzabdeckung mit einem breiten Schraubenzieher vorsichtig ausgehebelt werden.

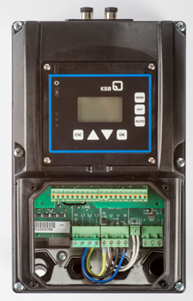

Das Powerboard mit den Leistungsklemmen befindet sich unter der Schutzabdeckung.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
