Kann das M12 Modul nachgerüstet werden?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Inbetriebnahme

Die Inbetriebnahme ist einfach und leicht selbst zu bewältigen. Das M12 Modul wird nach Entfernen des Blinddeckels in einen freien Einschub gesteckt.

Beide Einschübe sind technisch gleich ausgeführt. Das Modul kann somit frei in beide Einschübe gesteckt werden. Die Anschlüsse C-D sind oben, A-B unten. (PumpDrive 2 Eco besitzt nur einen Einschub)

Ab Werk wird das M12 Modul in den linken Einschub gesteckt.

Tausch: Einstellungen der Eingänge werden im PumpDrive 2 gespeichert und beim Tausch eines M12 Moduls übernommen.

Im Applikationsheft des PumpDrive 2 steht beschrieben welche Möglichkeiten das M12 Kabel bietet und wie man es korrekt anschließt.

Wichtig: im Menü 3-8-4-1 bzw. 3-8-5-1 ist der Eingang neu zu parametrieren.



Anschlüsse

A-B: Anschluss des Pumpmeters oder 4-20 mA Signale (A-B (unten) über Modbus).

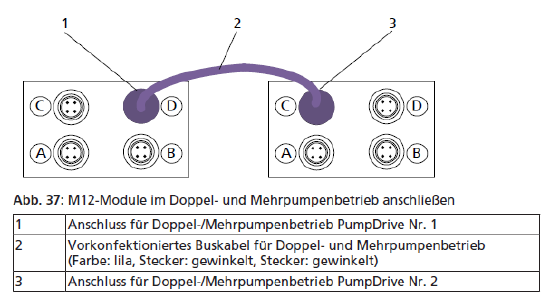

C-D: Anschluss des Doppel- und Mehrpumpenbetriebs (C-D (oben) über KSB Gerätebus (CAN)).

Zum Schutz vor Wasser und Schmutz sind Blindstopfen aufgeschraubt, daher ist es wichtig, dass diese draufbleiben, wenn die Anschlüsse nicht genutzt werden.



Anmerkungen

Bei dauerhaftem Entfernen des M12 Moduls

Bei Entfernen des M12 Moduls müssen die nicht benötigten Funktionen zuvor deaktiviert werden.

Wenn PumpDrive 2 mit PumpMeter gekauft wird, ist das M12 Modul+M12 Kabel (Package) integriert, wenn nicht muss es nachbestellt oder dazu bestellt werden. Kabellänge ist zu beachten.



Master-Slave Rolle bei Anschluss

Für Feldbusse die über das M12 Modul mit Master-Slave Rolle angeschlossen werden gilt Folgendes:

• Automatische Konfiguration der Rollen, normalerweise ist der PumpDrive 2, der zuerst an den Bus angeschlossen wird, der Master. Für die Master Rolle wird Folgendes benötigt: Sensor, Startsignal, Sollwert/Istwert (Sensor).
• Man kann die Rolle auch bei den einzelnen PumpDrive 2 umstellen, dabei sollte man darauf achten, dass man den voreingestellten Master (oben links im Eck "M") auf "Slave" umstellt.
• Zur Not kann jeder PumpDrive 2 als Master einspringen, der die Voraussetzungen erfüllt. Dabei ist es wichtig, dass bei nur einem angeschlossenen PumpMeter die Sensordaten über das Crosslink Kabel durchgeschleift werden, auch wenn der erste angeschlossene PumpDrive 2 ausfällt.

Der PumpMeter sollte unbedingt im Mehrpumpenbetrieb an ein Sammelrohr angeschlossen werden.
