Welche Funktion hat die Proportionaldruckregelung der EtaLine Pro und wo wird diese angewendet?

Anwendung

• Heizungsanlagen mit Radiatoren

Bei steigendem Förderstrom nimmt der Anlagenwiderstand zu. Zur Korrektur hebt das Pumpenaggregat die Sollförderhöhe automatisch an.

Bei der Einstellung des Sollwerts darauf achten, dass die gewählte Regelkennlinie zur Anlagencharakteristik passt:

• Ist die Anlagencharakteristik bekannt (z. B. hydraulischer Abgleich), eine minimal über der Kennlinie liegende Regelkennlinie wählen. Siehe Baureihenheft.
  • Zu niedrige Regelkennlinie: Unterversorgung
  • Zu hohe Regelkennlinie: erhöhter Energieverbrauch
• Ist die Anlagencharakteristik unbekannt, wird die dynamische Steuerung (Dynamic Control) empfohlen.
  • Das Pumpenaggregat erkennt durch die Drehzahlregelung automatisch die Anlagencharakteristik und optimiert den Betriebspunkt.

Funktion

Abhängig vom Förderstrom verringert oder erhöht die Proportionaldruckregelung den Förderhöhensollwert linear entlang einer einstellbaren Regelkennlinie. Die Regelkennlinie wird über 2 Sollwerte (Href und Qref) festgelegt

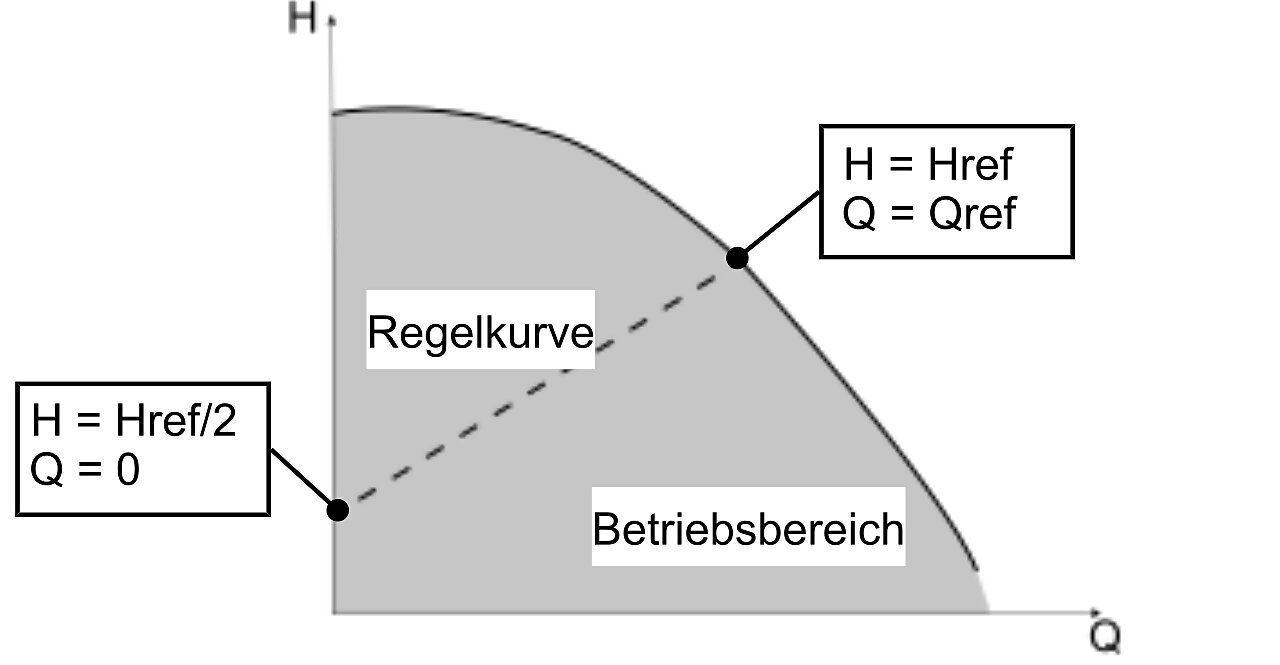

Abb. 1: Funktion Proportionaldruckregelung

Die Regelkennlinie verläuft dabei immer durch den festgelegten Referenzpunkt (Href und Qref) sowie durch den halben Förderhöhensollwert (Href/2) bei Q = 0.

Beim richtigen Einstellen der Sollwerte sollte unterschieden werden, ob ein hydraulischer Abgleich vorliegt oder nicht.

Mit hydraulischem Abgleich

Liegt ein hydraulischer Abgleich vor, so ist der maximale Betriebspunkt (Hmax, Qmax) bekannt. Dieser sollte dann als Sollwert eingestellt werden, denn auf diese Weise ist sichergestellt, dass die Pumpe immer genug Förderhöhe zur Verfügung stellt, um das Gebäude zu versorgen.

Ohne hydraulischen Abgleich

Liegt kein hydraulischer Abgleich vor, so sollte ein Förderhöhensollwert in der Mitte des einstellbaren Bereichs gewählt werden. Die Bedieneinheit schlägt nach der Eingabe des Förderhöhensollwerts selbst einen Sollwert für den Förderstrom vor. Der Vorschlag entspricht dem Schnittpunkt zwischen Förderhöhensollwert und dem Betriebsbereich der Pumpe.

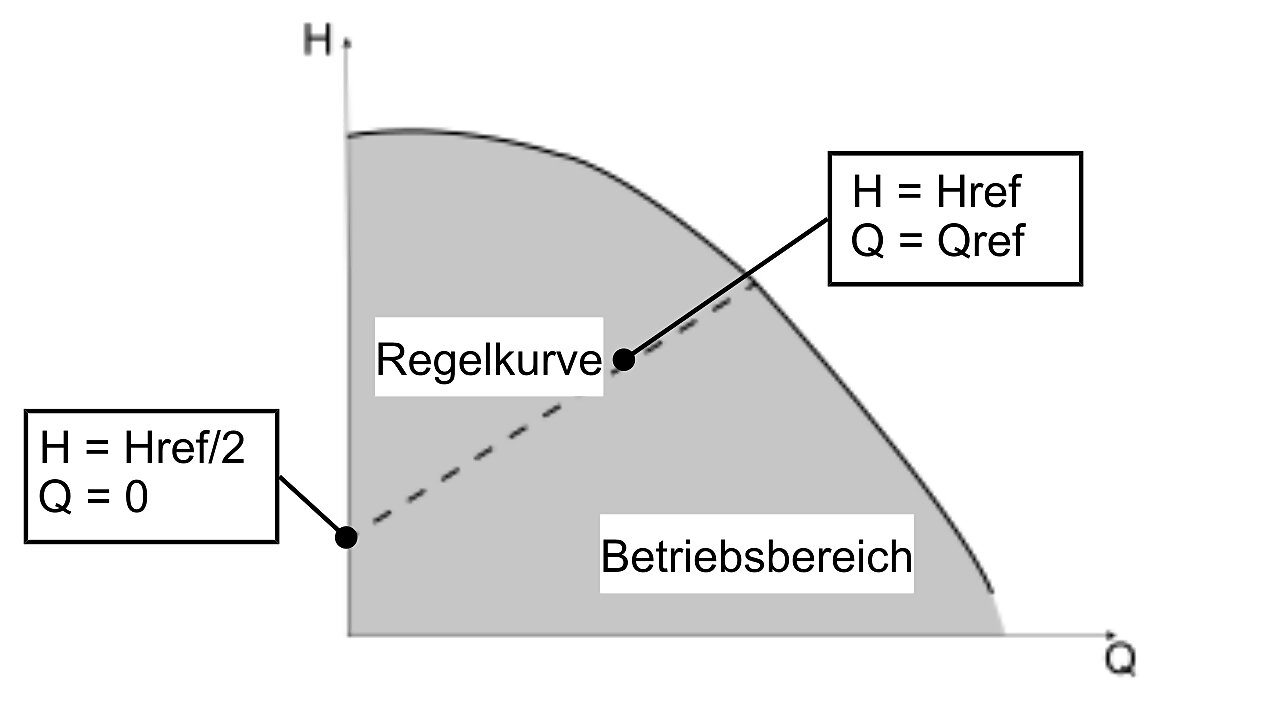

Abb. 2: Funktion Vorschlag Förderstrom-Sollwert

Dieser Vorschlag sollte mit der OK-Taste übernommen werden.

Wenn die Eingabe über den Analogeingang erfolgt, dann kann grundsätzlich nur der Förderhöhensollwert eingestellt werden und der zugehörige Förderstrom wird selbst von der Pumpe ermittelt.

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
