Welche Funktion hat die dynamische Steuerung der EtaLine Pro und wo wird diese angewendet?

Anwendung

• Heizungsanlagen mit Radiatoren

Die dynamische Steuerung ist eine energieeffizientere Alternative zur Proportionaldruckregelung. Verluste der Rohrleitungen folgen einer quadratischen Anlagenkennlinie. Die dynamische Steuerung lässt das Pumpenaggregat einer quadratischen Regelkurve folgen und erkennt dabei automatisch den mittleren Öffnungsgrad der Thermostatventile.

Sind die Thermostatventile geschlossen oder stark gedrosselt, reduziert das Pumpenaggregat die Förderhöhe über die quadratische Regelkurve hinaus. Die Thermostatventile öffnen sich und halten den erforderlichen Förderstrom konstant. Reagieren die Thermostatventile nicht weiter auf das Absenken der Förderhöhe, schaltet das Pumpenaggregat automatisch auf die ursprüngliche Regelkurve zurück. Dadurch wird eine Unterversorgung vermieden.

Funktion

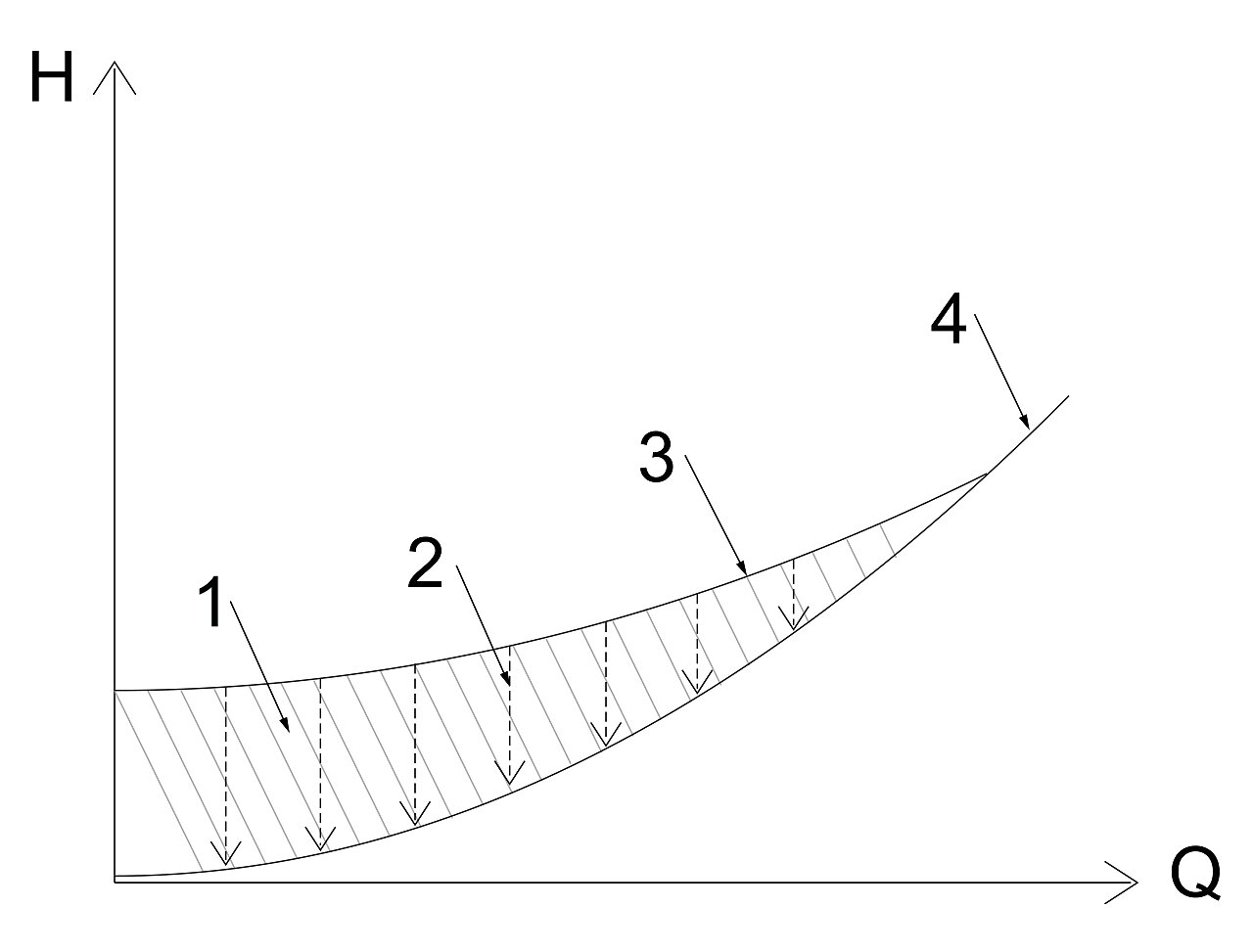

Abb. 1: Funktion dynamische Steuerung

1	Überschüssiger Energieverbrauch	3	Regelkurve
2	Dynamische Steuerung	4	Minimale Kennlinie

Die dynamische Steuerung (2) erkennt, wenn die gewählte Regelkurve (3) über der minimalen Kennlinie* (4) liegt. Die Steuerung verschiebt die Regelkurve nach unten und die Leistungsaufnahme reduziert sich automatisch. Zur Gewährleistung einer ausreichenden Versorgung schaltet das Pumpenaggregat auf eine höhere Regelkurve, wenn die minimale Kennlinie erreicht ist. Der Energieverbrauch wird reduziert (1) ohne negative Auswirkungen auf die Versorgung des Gebäudes.
Das Pumpenaggregat wird optimiert betrieben, auch wenn die Anlagencharakteristik nicht bekannt ist und die Geräuschentwicklung an den Thermostatventilen reduziert sich.

• Ist die Anlagencharakteristik bekannt (z. B. hydraulischer Abgleich):
  • Sollwert manuell einstellen. Eine minimal über der Kennlinie liegende Regelkurve wählen. Siehe Baureihenheft.
  • Das zusätzliche Aktivieren der dynamischen Steuerung wird empfohlen. Auch bei einem optimal eingestellten Sollwert können die Thermostatventile bei bestimmten Wetterlagen zu stark drosseln. Die dynamische Steuerung optimiert den Betriebspunkt weiter.
• Ist die Anlagencharakteristik unbekannt:
  • Standardeinstellungen übernehmen und die dynamische Steuerung aktivieren. Das Pumpenaggregat erkennt durch die Drehzahlregelung automatisch die Anlagencharakteristik und optimiert den Betriebspunkt.

*Kennlinie bei vollständig geöffneten Thermostatventilen
