PumpDrive 2 Fehlercode A9: "Überstrom"

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Beschreibung	Mögliche Ursache	Mögliche Lösung
Unzulässiger Überstrom	Netzzuleitung falsch angeschlossen	Netzzuleitung auf L1, L2, L3, PE anschließen
	Motorklemmbrett falsch verschaltet (Dreieck/Stern)	Motorklemmbrett richtig verschalten
	Motordaten falsch eingestellt (3-3-2)	Motordaten auf verwendeten Motor anpassen
	Parallelbetrieb von Motoren	Dieser Betrieb ist nicht zulässig
	Schirm der Sensorleitung falsch angeschlossen	Schirm der Sensorleitung nur einseitig auf PE anschließen
	Taktfrequenz des Frequenzumrichter zu hoch eingestellt	Taktfrequenz auf zulässigen Bereich einstellen
	Frequenzumrichter-Leistung < Motorleistung und/oder Ausgangsstrom < Motorstrom	Falschbestellung, größeren Frequenzumrichter montieren
	Rampenzeit zu klein	Größere Rampenzeit wählen
	Falsche Drehrichtung der Pumpe (siehe unten)	Motordrehrichtung über Phasenfolge ändern
	Pumpe mechanisch blockiert/schwergängig	Pumpe prüfen
	Falsche Motorstrommessung	Mit geeignetem Zangenamperemeter den Strom nachmessen und mit der Anzeige in der Bedieneinheit vergleichen. Hinweis: Abweichungen von ca. 10% sind zulässig
	Pumpe dreht rückwärts, wenn Motor nicht bestromt wird	Rückschlagklappe prüfen



Details: Falsche Drehrichtung der Pumpe

Dreht Ihre Pumpe in die falsche Richtung liegt es daran, dass das Ansteuerverfahren nicht korrekt ist. Prüfen Sie, ob die Parameterdatei ab Werk einen Fehler aufweist. Wenn Sie einen SuPremE-Motor geliefert bekommen haben, aber das Ansteuerverfahren auf Asynchron gestellt ist, muss folgendes getan werden, um eine OFFLINE AMA durchzuführen:

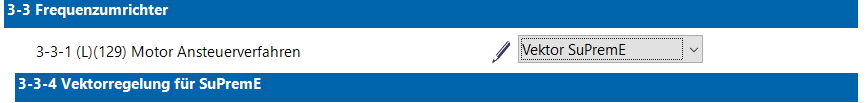

1. Umstellen des Motoransteuerverfahren, ändern auf Vektor SuPremE 3-3-1:

2. PumpDrive 2 auf dem Display auf "AUTO" stellen

3. Freigabe DigIN für den Start deaktivieren wegnehmen (später wieder umstellen)

4. Offline AMA 3-3-4-1 ausführen

ACHTUNG: Daten vom Motortypenschild sind 1-zu-1 übertragen.

Hinweis: Die Spannung des SuPremE ist nicht 400V!



Details: Pumpe dreht rückwärts

Starten Sie die Pumpe manuell (PumpDrive 2 von AUTOM auf MAN stellen) und bei geschlossenem Schieber.

• Läuft die Pumpe falsch herum an, liegt es an der Ansteuerung
• Läuft die Pumpe richtig herum an, wird die Pumpe möglicherweise rückwärts durchströmt und geht deswegen beim Anfahren in Überlast. Dies könnte an einer fehlenden Sammelleitung an der Rückschlagkappe liegen

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
