Welche Steueranschlüsse besitzt die EtaLine Pro?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Die Klemmleiste der EtaLine Pro besteht aus (von links nach rechts):

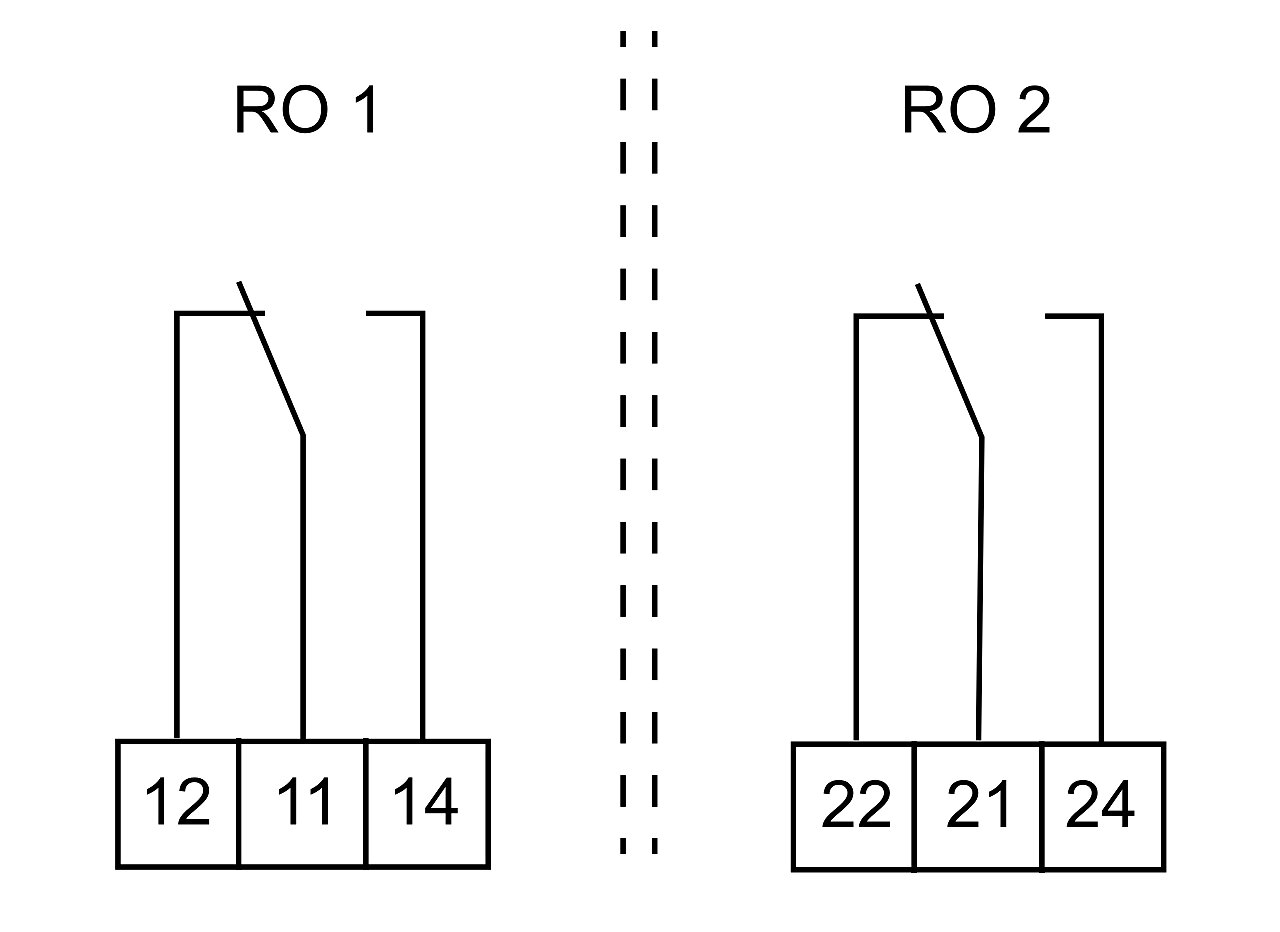

• 2 potenzialfreie Relaisausgänge 12, 11, 14 und 22, 21, 24

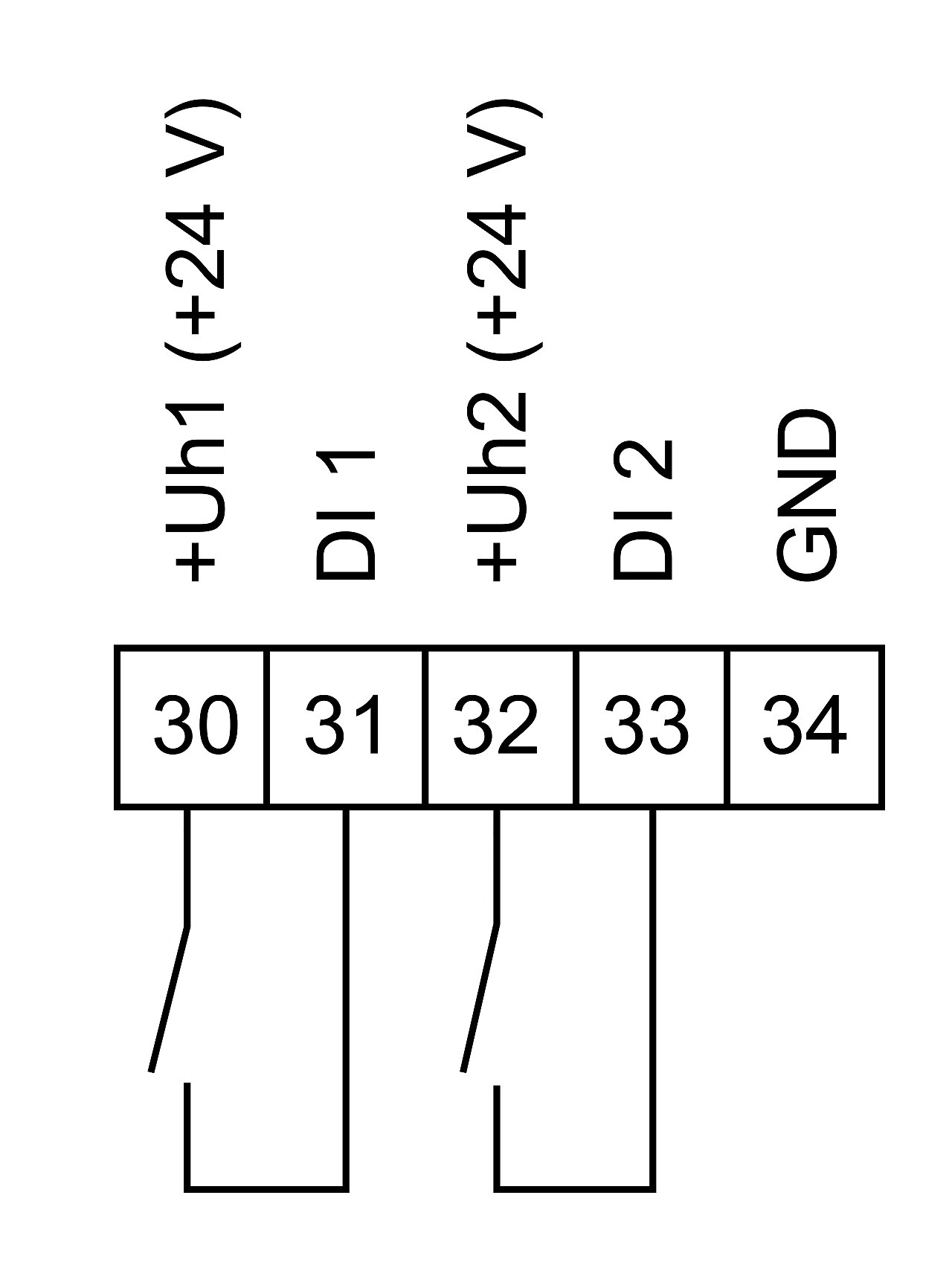

• 2 konfigurierbare Digitaleingänge 30 - 34

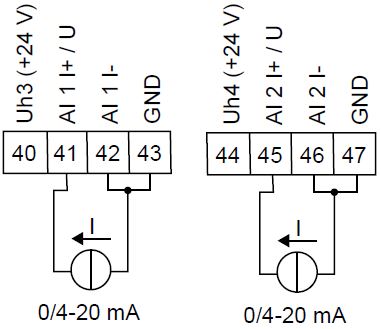

• 2 konfigurierbare Analogeingänge (0/2-10V oder 0/4-20mA) 41 - 48
  (Analogeingang 1 / Analogeingang 2)

Abb. 1: Relaiskontakte	Abb. 2: Digitaleingänge	Abb. 3: Analogeingänge 0/2-10V / 0/4-20mA

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
