Welche elektrischen Anschlüsse besitzt die EtaLine Pro?

4. November 2025 14:16

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Die EtaLine Pro besitzt die folgenden Steuer- und Netzanschlüsse:

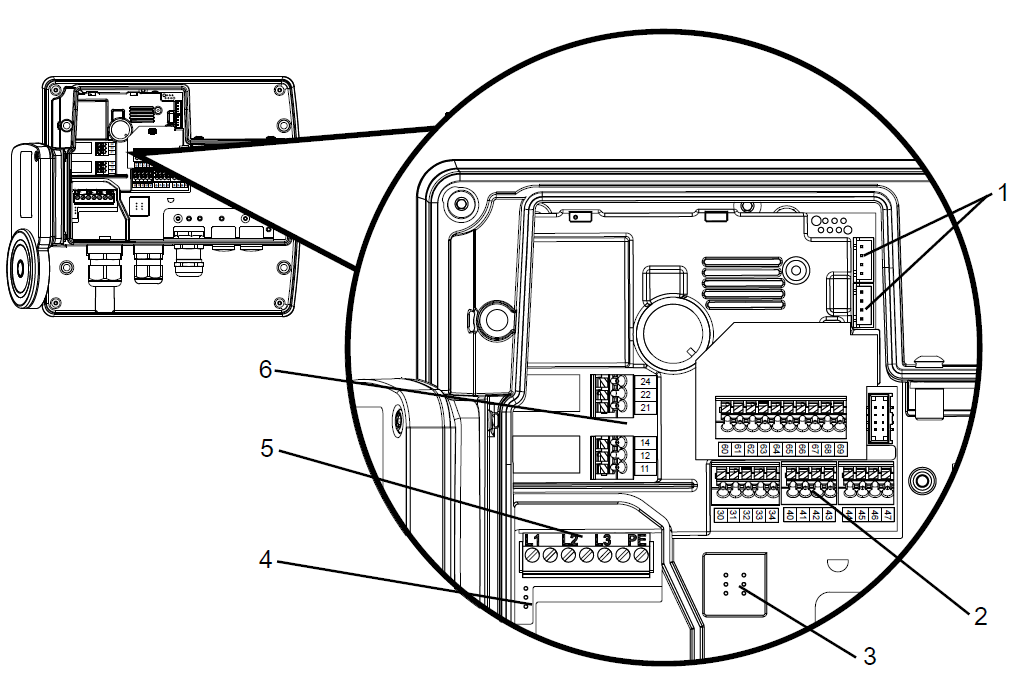

Abb. 1: Übersicht Anschlüsse

1	Steckplätze Zubehörsatz M12-Kit für Doppelpumpenbetrieb	2	Klemmen I/O-Anschlüsse
3	Steckbrücken für Filterkondensatoren	4	Steckbrücken für Filterkondensatoren
5	Netzanschluss	6	Relaisanschlüsse

Steueranschlüsse

2 Analogeingänge
2 Digitaleingänge
2 Relais Wechsler

Netzanschlüsse

Netzanschluss PE, L1, L2, L3

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
