Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

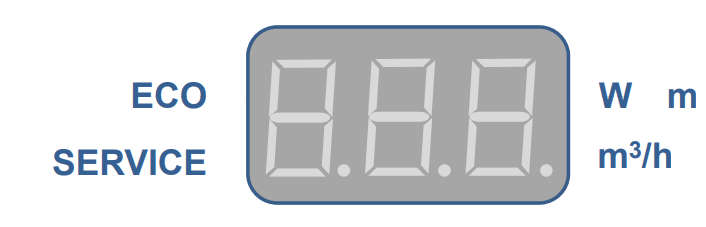

Der Förderstrom, die aufgenommene elektrische Leistung und die Förderhöhe werden als numerische Werte im integrierten Display (3-stellige Anzeige) angezeigt.
Die Anzeige der Werte erfolgt periodisch im Wechsel von 5 Sekunden in Verbindung mit der entsprechenden Einheit. Der Förderstrom und die Förderhöhe werden mit Nachkommastelle angezeigt, die aufgenommene elektrische Leistung wird ohne Nachkommastelle angezeigt. Der Sollwert wird in der Einheit [%] ohne Nachkommastelle angezeigt.

Symbole
Die Symbole auf der Stirnseite stellen Betriebsarten und Einstellungen dar. Ein
beleuchtetes Symbol bedeutet:
▪ Betriebsart ist aktiv.
▪ Externes Signal 0 - 10 V liegt an.
▪ Sammelstörmeldung liegt vor.

Beschreibung Symbole

Symbol	Beschreibung	Einheit
M³/h	Berechneter Förderstrom ▪ Symbol leuchtet. ▪ Display zeigt Förderstromwert an.	M³/h
W	Gemessene elektrisch aufgenommene Leistung ▪ Symbol leuchtet. ▪ Display zeigt elektrische Leistung an.	W
m	Berechnete Förderhöhe	mWS
	Betriebsart Konstantdruckregelung ▪ Symbol leuchtet bei aktiver Betriebsart.	-
	Betriebsart Proportionaldruckregelung ▪ Symbol leuchtet blau bei aktiver Betriebsart.	-
	Betriebsart Stellerbetrieb ▪ Symbol leuchtet bei aktiver Betriebsart.	-
	Betriebsart Eco-Mode (Energiesparmodus) ▪ Symbol leuchtet grün bei aktiver Betriebsart.	-
ECO	Funktion Dynamische Steuerung (Dynamic Control) ▪ Symbol leuchtet grün bei aktiver Funktion.	-
0 - 10 V	Betriebsart 0 - 10 V ▪ Symbol leuchtet bei aktiver Betriebsart. ▪ Symbol blinkt bei Stoppbefehl durch die Betriebsart. Z. B. Spannungssignal < 1,5 V	V DC
MODBUS	Betriebsart Modbus ▪ Symbol leuchtet bei aktiver Betriebsart. ▪ Symbol blinkt bei Stoppbefehl durch die Betriebsart.	-
DUAL	Betriebsart Doppelpumpenbetrieb ▪ Symbol leuchtet bei aktiver Betriebsart. ▪ Symbol blinkt bei Stoppbefehl durch die Betriebsart.	-
SERVICE	Sammelstörmeldung ▪ Fehler wird mit Fehlernummer (E01 - E17) im Display dargestellt.	-
