Wie wird die Calio bedient?

Alle Einstellungen werden mit dem in der Gehäusefront integrierten Bedienelement
vorgenommen.

Das Bedienelement besteht aus einem Einstellrad und einem, in der Mitte befindlichen, drückbaren Bedienknopf.

Durch Drehen des Einstellrads in Schrittweiten bis minimal 0 % lassen sich die Sollwertvorgaben vorgeben. Die Sollwertvorgabe ist als numerischer Wert im Display angezeigt.

Um das Einstellrad sind 10 LED-Segmente angeordnet, welche Sollwertvorgaben 0-100 % in Schritten von jeweils 10 % repräsentieren. Die LED-Segmente leuchten blau, wenn Einstellungen an der Pumpe vorgenommen werden. Im nachfolgenden Beispiel beträgt der Sollwert = 40 %.

HINWEIS:

Bedingt durch Leistungsbegrenzungen kann der tatsächliche Wert abhängig von Pumpe und Betriebspunkt bei 100 %-Einstellung von der Maximalkennlinie etwas nach unten abweichen.

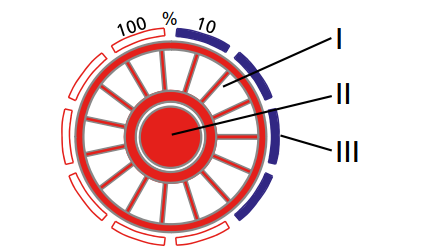

Bedienelement

I	Einstellrad
II	Bedienknopf
III	10 LED-Segmente (blau beleuchtet, wenn Einstellungen an der Pumpe erfolgen)

Übersicht der Einstellungen über den Bedienknopf

Menü	Dauer für Menüaufruf	Details
Betriebsarten	Bedienknopf 3 Sekunden drücken	Welche Betriebsarten besitzt die Calio?
Funktionen	Bedienknopf 5 Sekunden drücken	Was sind die Funktionen der Calio?
Erweiterte Funktionen4	Bedienknopf 10 Sekunden drücken	Was sind die erweiterten Funktionen der Calio?
Zurücksetzen auf Werkseinstellung	Bedienknopf 30 Sekunden drücken	Wie kann man die Calio auf Werkseinstellung zurücksetzen?

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der Calio auf ksb.com (unter "Dokumente" am Ende der Seite)
