Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Funktionsweise

Das BACnet MS/TP-Modul wird für die Anbindung des Frequenzumrichter an ein BACnet MS/TP-Netzwerk eingesetzt. Je Frequenzumrichter im Einzel- und Mehrpumpenbetrieb wird ein BACnet MS/TP-Modul zur Überwachung, Steuerung oder Regelung benötigt.

Bei einer Doppelpumpenanlage können beide Pumpen über ein gemeinsames BACnet-Modul angesteuert werden (ohne Redundanz).

Gerätetyp: B-ASC (Application Specific Controller)

Soll- und Istwert schreiben

Der Soll- und Istwert wird in Prozent geschrieben und gelesen.

Die 0 - 100% beziehen sich immer auf den Wertebereich der Regelgröße. Beispielsweise der Druck auf den Parameter 3-11-2-1 und 3-11-2-2. Bei der Druckreglung bitte immer darauf achten, dass die PumpMeter Sensoren einen Range von -1 bis 10bar haben und damit bei der Sollwert Vorgabe die -1 bis 0bar mitberücksichtigt werden müssen.

Beispiel: Sollwert soll 1,1bar sein, der Range des Sensor ist -1 bis 10bar. Als Sollwert müssen jetzt 10% für 0bar und noch einmal 10% bis 1,1bar vorgegeben werden. In Summe 20%.

Bei einer Drehzahlreglung beziehen sich die 0 - 100% immer auf den Wertebereich unter 3-11-1-1 (muss immer 0 sein) und 3-1-1-2 0 - max. Motordrehzahl z.B. 1500 1/min. Hier bitte darauf achten, dass sich über die eingestellte Min Drehzahl auch ein Offset einstellt.

Schnittstelle

Das BACnet-Modul verfügt über eine BACnet MS/TP-Schnittstelle.

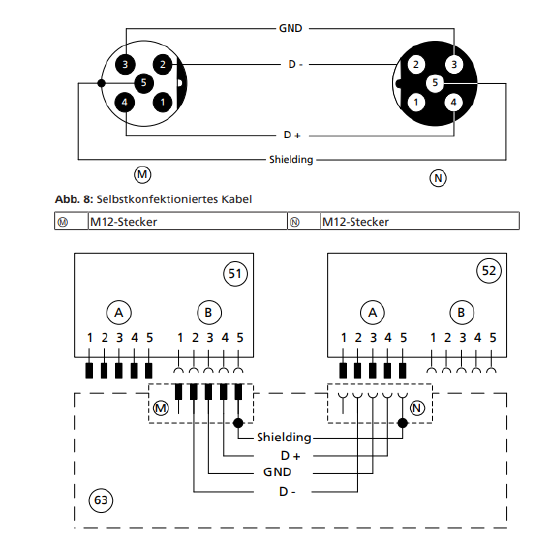

Die Verbindung des BACnet-Moduls zu anderen Teilnehmern erfolgt über geschirmte Datenleitungen mit verdrillten Adern (gemäß ANSI/ASHRAE Standard 135, Kapitel „Physical Layer“).

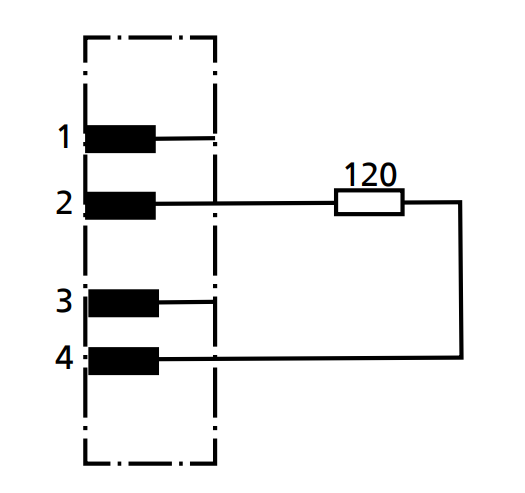

Als Steckverbindungen am BACnet-Modul kommen 5-polige M12-Stecker/-Buchsen mit B-Kodierung zum Einsatz.

Die Busverbindung ist zwischen den beiden Steckverbindungen des BACnet-Moduls als T-Stück durchgeschleift. Auch bei spannungslosem Frequenzumrichter wird die Verbindung zu weiteren Teilnehmern entlang der Linie unterbrechungsfrei ermöglicht.
