Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Das M12 Modul hat 2 Funktionen

Anschluss des Doppel- und Mehrpumpenbetriebs

Anschluss des PumpMeters

Das M12 Modul ist auch nachrüstbar.

Nach Entfernen des Blinddeckels beim PumpDrive 2 wird das M12 Modul in einen der beiden freien Einschübe gesteckt. Der PumpDrive 2 Eco besitzt lediglich einen freien Einschub.

Das Modul kann somit frei in beide Einschübe gesteckt werden.

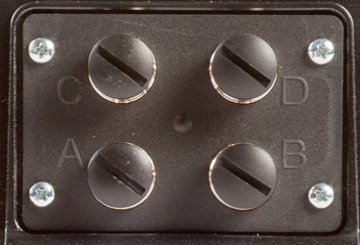

Die obere M12 Anschlussreihe C-D ist für den KSB Gerätebus (CAN), Doppel- und Mehrpumpenbetrieb.

Der untere M12 Anschluss A ist für den Anschluss des PumpMeters (Modbus) vorgesehen.

An den Eingängen A-B können alternativ auch Drucksensoren mit M12 Steckern angeschlossen werden.

7.2 Anschluss eines Sensors über M12 Stecker

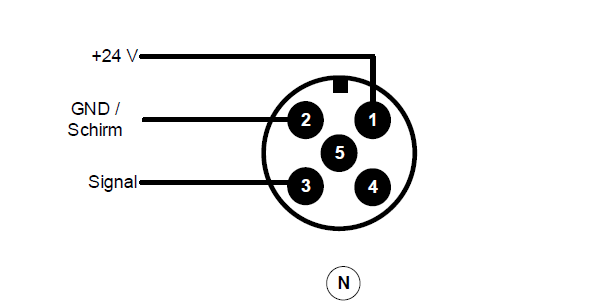

Selbstkonfektionierter Stecker für den Anschluss eines zwei/drei Leiter Sensors am M12 Stecker.

Die Belegung dieses Steckers ist nicht nach DIN Norm sondern wird von unserem PumpMeter Sensoren her abgeleitet.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
