Funktionsweise

Das Feldbusmodul Profibus-Modul wird für die Anbindung von PumpDrive 2 an ein Profibus-Mastersystem eingesetzt. Je Frequenzumrichter im Einzelpumpenbetrieb und Mehrpumpenbetrieb wird ein Profibus-Modul zur Überwachung, Steuerung oder Regelung benötigt.

Schnittstelle

Das Profibus-Modul verfügt über eine Profibus-Schnittstelle mit Profibus-DP-Protokoll gemäß Spezifikation "Profile for Intelligent Pumps" Version 1.0. Die Einstellung erfolgt über Parameter im Frequenzumrichter (Parametergruppe 3-12-1).

Die Verbindung zu anderen Busteilnehmern erfolgt über ProfiBus-Verbindungsleitungen mit 5-poligen M12-Steckern/-Buchse mit B-Kodierung.

Die Busverbindung ist zwischen den beiden Steckverbindungen des ProfiBus-Moduls als T-Stück durchgeschleift. Auch bei spannungslosem Frequenzumrichter wird die Verbindung zu weiteren Teilnehmern entlang der Linie unterbrechungsfrei ermöglicht.

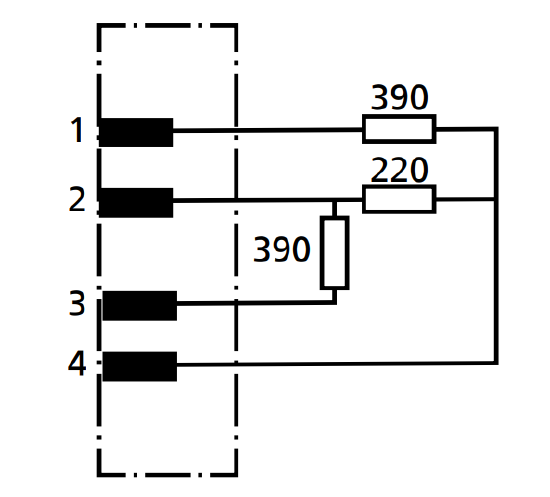

Busabschluss

Am letzten Teilnehmer der ProfiBus-Linie muss ein Busabschlusswiderstand gemäß Profibus Standard DP DIN 19245 Teil 3 Kapitel 6.3 eingesetzt werden.

Der Busabschlusswiderstand ist als Zubehör zur direkten Montage am ProfiBus-Modul erhältlich (siehe Hardware).

Achtung: Bei spannungslosem Feldbusmodul bzw. spannungslosem PumpDrive 2 erfolgt keine Buspolarisierung. Ist bei ausgeschaltetem PumpDrive 2 eine Buspolarisierung erforderlich, muss ein externer, aktiver Busabschlusswiderstand eingesetzt werden.

Hardware

PumpDrive 2 Feldbus-Kit ProfiBus: Ident-Nr. 01551037

M12-Stecker zum Selbstkonfektionieren: Ident-Nr. 01651264

M12-Buchse zum Selbstkonfektionieren: Ident-Nr. 01651298

Abschlusswiderstand M12 für ProfiBus: Ident-Nr. 01125102

Weiteres Zubehör finden Sie im Baureihenheft PumpDrive 2/ECO

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)

Hier geht es zum Link zu GSD Dateien im Produktkatalog unten unter Dokumente / Software, (es wird die Version 1.2 benötigt)

Hinweis: Zur Verwendung dieser GSD-Datei ist mindestens der Firmwarestand 1.2.0 erforderlich. Falls der Firmwarestand des PumpDrive 2 niedriger ist, bitte ein Firmwareupdate durchführen (lassen).
