Was sind die Funktionen der Ampel und Service-Schnittstelle des PumpDrive 2?

4. November 2025 14:19

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

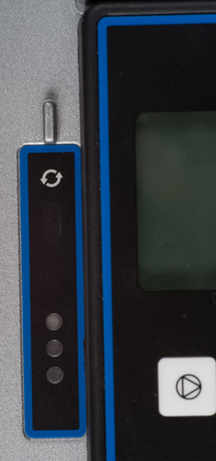

Die Ampel und die Service-Schnittstelle sind in das Gehäuse des PumpDrive 2 integriert.

Oben ist ein Verpolschutz für das Parametrierkabel USB/optisch angebracht.

Unter den Synchronisationspfeilen ist die optische Service-Schnittstelle zum Anschluss eines PCs mittels Parametrierkabel USB/optisch. Damit kann das Servicetool mit dem PumpDrive 2 verbunden werden. Diese ist nach Schutzart IP55 geschützt und enthält 2 eingebaute Magnete zum Halten des Servicesteckers.

Zwischen der Ampel und den Synchronisationspfeilen befindet sich eine Infrarot Schnittstelle.

Unten ist die Ampel zur Anzeige von Alarm (rot), Warnung (gelb) oder Betriebsbereitschaft (grün) angebracht.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
