Wie ist der Aufbau des PumpDrive 2 Eco Displays?

Über das Display sind nicht alle Parameter einstellbar. Um alle Parameter einstellen zu können, muss man die Service Software (Laptop) oder die App (Smartphone) benutzen. Die Verbindung der Tools mit dem PumpDrive 2 ECO ist über das Bluetooth Gateway möglich, die Service Software kann auch über das Parametrierkabel verbunden werden.

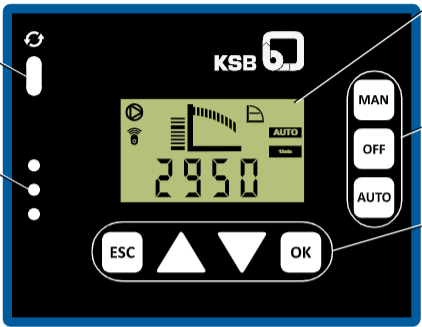

Links oben ist die Service-Schnittstelle, eine optische Schnittstelle.

Darunter die LED-Ampelanzeige, die Ampelfunktion informiert über den Betriebszustand der Anlage.

Unten sind die Navigationstasten, sie dienen zur Navigation und zum Einstellen der Parameter.

Rechts sind die Betriebstasten angeordnet, mit ihnen ist die Umschaltung zwischen den Betriebsarten möglich.

In der Mitte befindet sich das Display.

Das Display des PumpDrive 2 Eco ist als 7 Segment Anzeige aufgebaut.

Parametrierung

Durch drücken der ESC + OK Taste in kurzem Abstand gelangt man in die Parametrierebene.

Danach OK-Taste drücken, die Anmeldung unter Parameter 1.1.1 (Kundenlogin: 0000) folgt. War diese erfolgreich, erscheint der Schraubenschlüssel im Display. Nun können Parameter verändert werden.

Ein Menü wird in der ersten Ziffer mit einem S angezeigt.

▪ Die zweite Ziffer zeigt die erste Menüebene Betrieb S1.x.x.x, Diagnose S2.x.x.x, Einstellungen S3.x.x.x und Information S4.x.x.x an.

▪ Der Schraubenschlüssel zeigt an, dass man als Kunde oder Service eingeloggt hat.

Eine Parameternummer wird in der ersten Ziffer mit einem P angezeigt.

Ist ein Parameterwert editierbar, blinkt die jeweilige Ziffer.

Eine Meldung wird mit E (Error) und einer eindeutigen Nummer gekennzeichnet.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
