Welche Steuerklemmen stellt der MyFlow Drive zur Verfügung?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

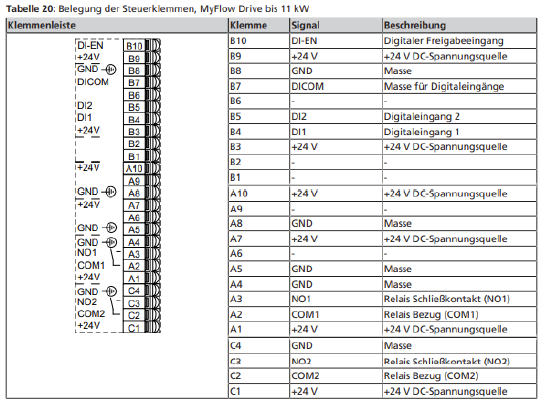

Anschlussklemmen des MyFlow Drives bis 11kW

Tabelle 19: Leistungsquerschnitte Steuerklemmen

Steuerklemme	Aderquerschnitt			Leistungsdurchmesser
	Starre Adern	Flexible Adern	Flexible Adern mit Aderendhülsen
	[mm²]			[mm]
Klemmenleiste A, B, C	0,2 - 1,5	0,2 - 1,0	0,25 - 0,75	M12: 3,5 - 7,0 M16: 5,0 - 10,0



Anschlussklemmen des MyFlow Drive > 11kW

Digitaleingänge:

• Am Frequenzumrichter stehen 3 Digitaleingänge zur Verfügung
• Digitaleingang DI-EN ist fest programmiert und dient zur Freischaltung der
  Hardware.
• Digitaleingang DI1 ist ab Werk mit der Funktion Start/Stop belegt.
• Digitaleingang DI2 ist ab Werk mit der Funktion Fehler-Reset belegt.
• Mit Hilfe des Service-Tools könne DI1 und DI2 auch deaktiviert werden. Dazu die Digitaleingänge auf -Keine Funktion- einstellen-

Die Digitaleingänge sind galvanisch getrennt. Somit ist auch die Bezugsmasse
DICOM der Digitaleingänge galvanisch getrennt. Bei Verwendung der internen 24 V
muss auch der interne GND mit dem galvanisch getrennten Ground DICOM der
Digitaleingänge verbunden werden. Hierzu kann eine Drahtbrücke zwischen GND
und DICOM1 verwendet werden.
