Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Die Störmeldungen werden über verschiedene Blinkcodes dargestellt.

Service-Schnittstelle und LED-Ampelanzeige

Abb.: Service-Schnittstelle und LED-Ampelanzeige

Tabelle: Beschreibung Service-Schnittstelle und LED-Ampelanzeige

Position	Bezeichnung	Funktion
1	Service-Schnittstelle	Optische Schnittstelle
2	LED-Ampelanzeige	Ampelfunktion informiert über den Betriebszustand der Anlage

Service-Schnittstelle

Über die Service-Schnittstelle kann mit einem speziellen Verbindungskabel oder dem externen Bluetooth Gateway ein PC/Notebook oder ein Smartphone mit dem Gerät verbunden werden.

Folgende Aktionen können durchgeführt werden:

Konfigurieren und Parametrieren des Frequenzumrichter mit der ServiceSoftware oder der App
Software-Update (Nur mit Servicerechten möglich)
Sicherung und Dokumentation der eingestellten Parameter

LED-Ampelanzeige

Die LED-Ampelanzeige informiert mit einer Ampelfunktion über den Betriebszustand des Frequenzumrichters.

Liegt eine aktuelle Meldung (Alarm, Warnung oder Information) an, kann diese im Servicetool / der App angezeigt werden. Anhand der Ampel erkennt man, ob es sich um einen Alarm (rote LED), eine Warnung (gelbe LED) oder lediglich um eine Information (grüne LED) handelt.

Die wichtigsten Meldungen jeder Kategorie werden zusätzlich durch Blinkcodes angezeigt. Dabei blinkt die jeweils aktive LED; rot - für Alarme, gelb - für Warnungen oder grün - für Informationen. Vergl. mit den nachstehend dargestellten Blinkcodes.
Die beiden anderen LEDs sind während dessen inaktiv. Bei gleichzeitig anstehenden Meldungen, wird immer die Meldung mit der höchsten Priorität dargestellt.

Rote LED - Alarme:

A1 (Thermischer Motorschutz), Blinkcode 1
A3 (Unterspannung), Blinkcode 2
A5 (Kurzschluss), Blinkcode 3
A9 oder A11 (Überstrom oder dynamischer Überlastschutz I²t), Blinkcode 4
Bei allen übrigen Alarmen leuchtet die LED dauerhaft rot

Gelbe LED - Warnungen:

W75 (Eingeschränkte Stopprampe), Blinkcode 1
W50 (Dynamischer Überlastschutz I²t), Blinkcode 2
W52 (Unterspannung), Blinkcode 3
W59 oder W60 (Kühlkörpertemperatur hoch oder Platinentemperatur hoch), Blinkcode 4
Bei allen übrigen Warnungen leuchtet die LED dauerhaft gelb

Grüne LED - Informationen:

I104 (Wartungsintervall Motorlager), Blinkcode 1
Meldungen werden mit Digitaleingang 2 oder über das Servicetool bzw. der App quittiert. Quittierte und gegangene Meldungen finden sich in der Meldungshistorie im Menü Diagnose im Servicetool / der App wieder.

Mögliche Intervalle (Darstellung Blinkcode)

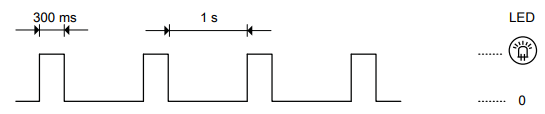

Abb. 1: Darstellung Blinkcode 1

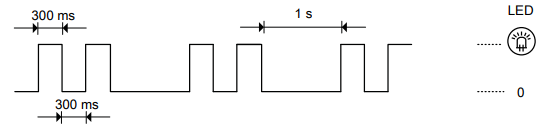

Abb. 2: Darstellung Blinkcode 2

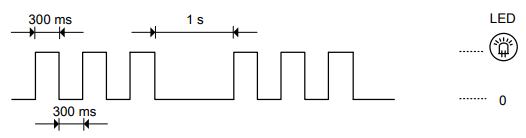

Abb. 3: Darstellung Blinkcode 3

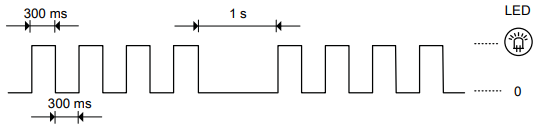

Abb. 4: Darstellung Blinkcode 4

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
