Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Um die Position der PumpMeter (Anzeigeeinheit) zu wechseln, beachten Sie, dass sämtliche Kabellängen ausreichend sind. Eventuell müssen neue Kabel bestellt werden. Zuvor muss die Spannung am PumpMeter und allen daran angeschlossenen Geräten deaktiviert sein. Sobald dies erfolgt ist, folgen Sie bitte den folgenden Schritten:

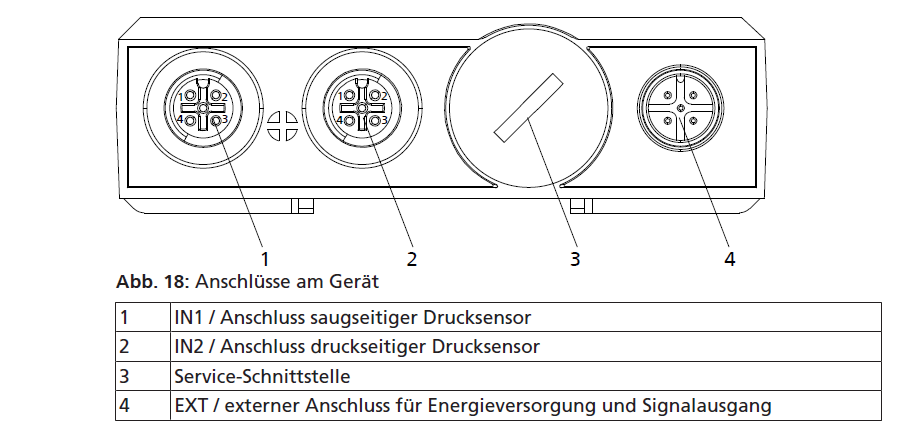

Steckverbindungen "EXT" (4), "IN1" (1) und "IN2" (2) vom Gerät lösen
Nun können Sie das Gerät von der Pumpeneinheit lösen und an der gewünschten Position wieder befestigen.
Verbinden Sie nun die Steckverbindungen "EXT" (4), "IN1" (1) und "IN2" (2) wie zuvor

Damit ist der PumpMeter nun wieder angeschlossen und kann in Betrieb genommen werden

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung und weiteren Dokumenten des PumpMeter im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
