Wie parametriert man die Betriebspunktüberwachung am PumpDrive2 / Eco?

Die Betriebspunktüberwachung generiert Warnmeldungen, wenn die Pumpe außerhalb des zulässigen Betriebsbereichs läuft. Unzulässig geringe Förderströme erzeugen die Warnmeldung „Teillast“. Unzulässig hohe Förderströme erzeugen die Warnmeldung „Überlast“. Die zugrunde liegenden Grenzen können über die aufgeführten Parameter (siehe Tabelle: Parameter Betriebspunktüberwachung) an die Pumpe angepasst werden. Die Betriebspunktüberwachung wird zusammen mit der Förderstromschätzung über Parameter (3-9-8-1) aktiviert.

Hinweis: Für die ordnungsgemäße Funktionalität der Betriebspunktüberwachung müssen die Parameter "Rohrinnendurchmesser der Druckmessstellen" (3-5-2-1 und 3-5-2-2) eingegeben sein.

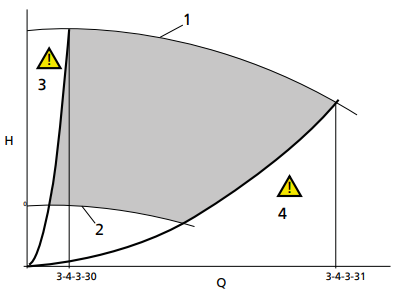

Abbildung: Förderhöhen-Förderstrom-Diagramm

	Zulässiger Betriebsbereich
1	Nenndrehzahl	2	Minimaldrehzahl
3	Teillastgrenze	4	Überlastgrenze

Tabelle: Parameter Betriebspunktüberwachung

Parameter	Beschreibung	Mögliche Einstellung	Referenziert auf	Werkseinstellung
3-4-3-30	Teillastgrenzförderstrom in % von Qopt Förderstrom auf der Teillastgrenze bei Nenndrehzahl	0..100 %	3-4-3-8	30 %
3-4-3-31	Überlastgrenzförderstrom in % von Qmax Förderstrom auf der Überlastgrenze bei Nenndrehzahl	0..100 %	3-4-3-7	98 %

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
