Welche elektrischen Anschlüsse besitzt die Calio?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

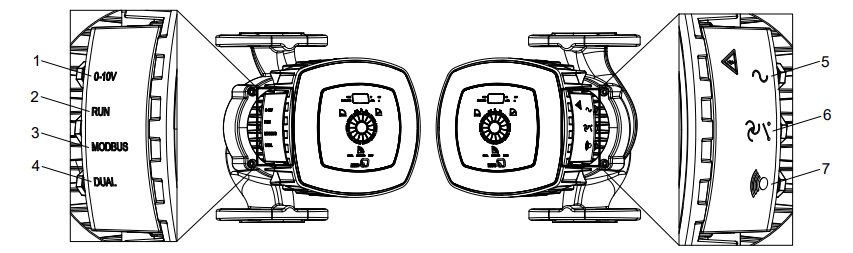

Elektrische Leitungen anschließen

1	Anschluss externes Analogsignal 0-10 V Gleichspannung	5	Anschluss Netzspannung 1~230 V Wechselstrom +/- 10%, 50 Hz/60 Hz
2	Anschluss Signal Fern-Ein/Aus	6	Anschluss Betriebsmeldung
3	Anschluss an Modbus-Netzwerk	7	Anschluss Sammelstörmeldung
4	Anschluss Doppelpumpenbetrieb (DUAL)

Auf der linken Seite sind 4 Anschlussmöglichkeiten und 3 Leitungsdurchführungen. Müssen alle 4 Anschlüsse genutzt werden, die Steuerleitungen von Anschluss 2 und 3 gemeinsam durch die mittlere Leitungsdurchführung führen.

• Netzspannung vor Ort stimmt mit den Daten auf dem Typenschild überein.
• Spannungsversorgung ist getrennt und gegen Wiedereinschalten gesichert.
• Elektrischer Anschlussplan liegt vor. Gibt es für die Calio einen elektrischen Anschlussplan?

1. Leitungsdurchführungen (IPX4D) aufschrauben.
2. 2 Schrauben der Anschlussabdeckung lösen und aufbewahren.
3. Anschlussabdeckung demontieren.
4. Verschlussscheibe der entsprechenden Leitungsdurchführung mit einem geeigneten Werkzeug (z. B. Schraubendreher) herausbrechen.
5. Gewünschte elektrische Leitung als Tropfwasser-Ablaufschlaufe verlegen, durch entsprechende Leitungsdurchführung führen und am vorgesehenen Anschluss anschließen.
6. Anschlussabdeckung auflegen und mit den 2 Schrauben festschrauben
7. Leitungsdurchführungen festschrauben.

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der Calio auf ksb.com (unter "Dokumente" am Ende der Seite)
