Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

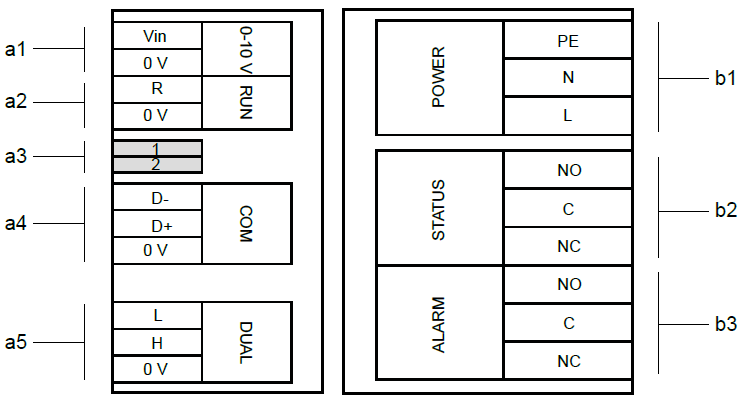

Elektrischer Anschlussplan der Calio

Anschlüsse für Steuerleitungen
a1	Extern 0-10 V
a2	Fern-Ein/Aus
a3	Abschlusswiderstand Modbus-Leitung (DIP-Schalter)
a4	Modbus
a5	Doppelpumpenbetrieb
Anschlüsse für Netzspannung und Sammelstörmeldung
b1	Netzspannung 1~230 V Wechselstrom +/- 10%, 50 Hz/60 Hz
b2	Betriebsmeldung
b3	Sammelstörmeldung

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der Calio auf ksb.com (unter "Dokumente" am Ende der Seite)
