Kann extern eine Fehlerquittierung vorgenommen werden?

Durch ein Signal am Digitaleingang 2 werden aktive Fehler des Pumpenaggregat quittiert.

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

ACHTUNG: Einbringen externer Spannung auf die Digitaleingänge, Beschädigung der Elektronikplatine!
Digitaleingänge nur über einen potenzialfreien Kontakt schalten.

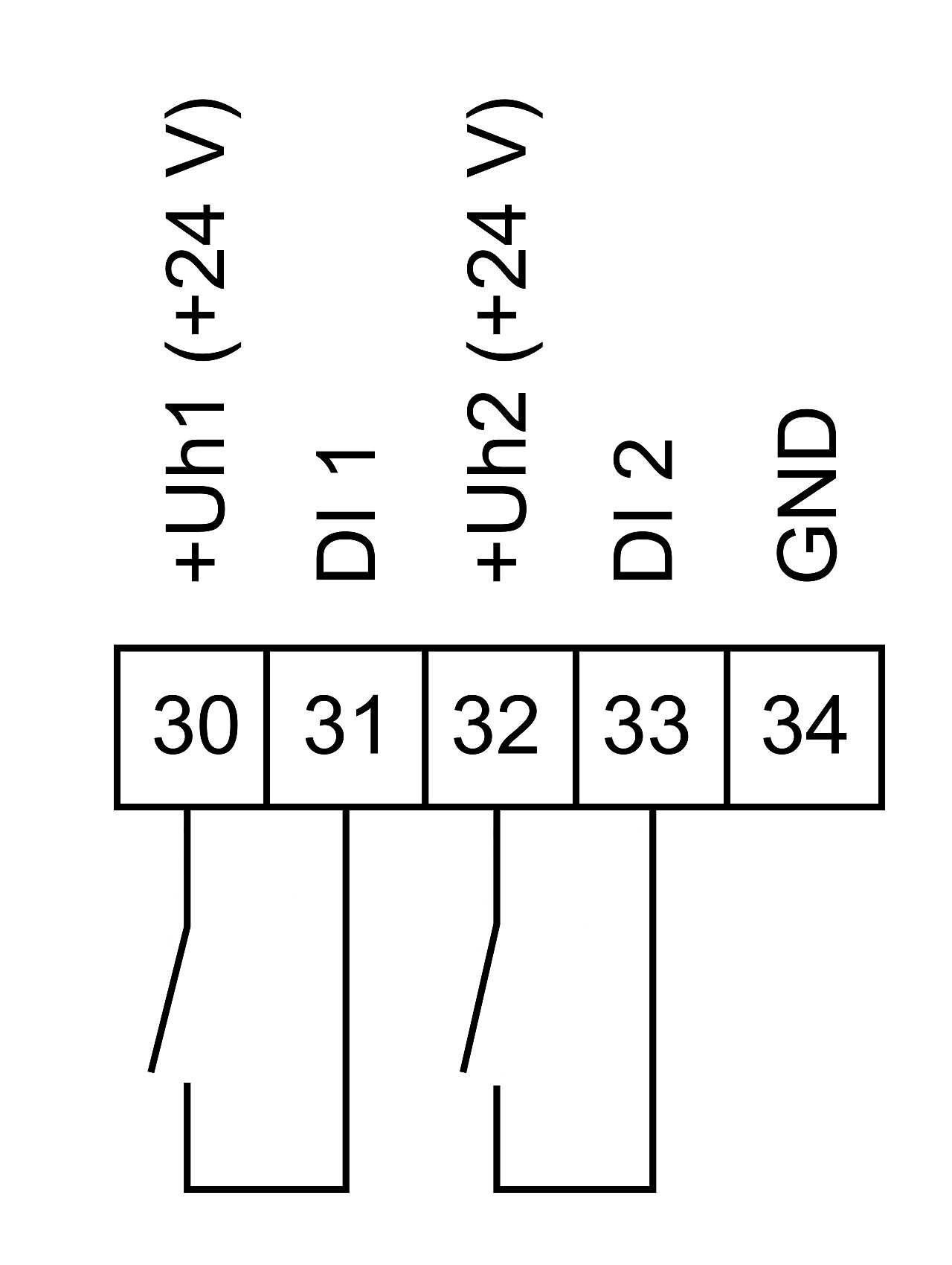

Abb. 1: Digitaleingänge

Klemmenbelegung: Fehlerquittierung

Kontakt	Auswirkung
Kontakt geschlossen / Klemmen 32 und 33 gebrückt	Aktive Fehler werden quittiert
Kontakt offen / Klemmen 32 und 33 nicht gebrückt	Keine Quittierung

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
