Der Analogeingang 1 kann über das Bedienelement aktiviert werden. (siehe Tabelle unten)
Nach der Aktivierung ist der Analogeingang auf Spannungssignale von 0/2-10 V voreingestellt. Die Signalart kann mit der KSB FlowManager App auf 0/4-20 mA umgestellt werden.
Spannungssignal
Abb. 1: Analogeingang 1, Spannungseingang 0/2-10 V
Stromsignal

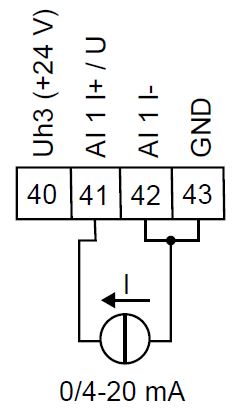

Abb. 2: Analogeingang 1, Stromeingang 0/4-20 mA
Funktion
Ein externes analoges Signal dient als Sollwertvorgabe. Das Pumpenaggregat verarbeitet diese Sollwertvorgabe je nach gewählter Betriebsart als Förderhöhensollwert, Förderstromsollwert, Temperatursollwert oder Drehzahl-Sollwert.
Das externe analoge Signal kann auch als Istwert konfiguriert werden. Das ist z. B.
Voraussetzung für alle Temperaturregelarten.
Kabelbrucherkennung (Live-Zero)
Die Steuerung überwacht alle Analogeingänge auf Kabelbruch.
Zusätzlich zum Istwertsignal kann das externe Signal zur Sollwertvorgabe oder
Steuerwertvorgabe auf Kabelbruch überwacht werden.
Wird der eingestellte Grenzwert unterschritten, wird eine Warnung ausgegeben
(W29) . Die Warnung ist selbstquittierend. Der Grenzwert für Kabelbruch
und das Verhalten im Falle einer Warnung kann über die KSB FlowManager App
eingestellt werden (Werkseinstellung: Pumpe stoppt). Weitere Informationen siehe
Applikationshandbuch.
Sollwertvorgaben am Pumpenaggregat für Signalpegel 0/2 - 10 V
| Signalpegel | Sollwertvorgaben an Pumpenaggregat |
| 10V DC | Höchste einstellbare Förderhöhe (oder Drehzahl) |
| 2V DC | Kleinste einstellbare Förderhöhe (oder Drehzahl) |
| <1,8V DC | Pumpenaggregat schaltet ab |
| ≥ 2V DC | Pumpenaggregat schaltet ein (Voraussetzung: Digitaleingang 1 ist gebrückt) |
Bei Spannungen zwischen 2V und 10V wird der Sollwert linear interpoliert.

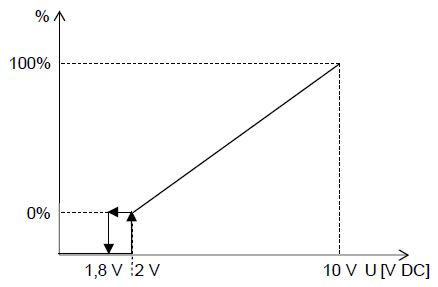

Abb. 3: Analog-Signal 0 - 10 V als Sollwertvorgabe an Pumpenaggregat
Einstellbare Förderhöhensollwerte und Drehzahl-Sollwerte
| Baugröße | Einstellbare Förderhöhe | Einstellbare Drehzahl | ||
| Minimal | Maximal | Minimal | Maximal | |
| 025-025-090 0,8 | 2 | 42 | 1000 | 5900 |
| 025-025-090 1,6 | 2 | 42 | 1000 | 5900 |
| 032-032-070 0,8 | 2 | 29 | 1000 | 6000 |
| 032-032-070 1,6 | 2 | 29 | 1000 | 6000 |
| 040-040-090 0,8 | 2 | 18 | 1000 | 3500 |
| 040-040-090 1,3 | 2 | 18 | 1000 | 3500 |
| 040-040-090 1,6 | 3 | 28 | 1000 | 4500 |
|
040-040-090 2,6 |
3 | 29 | 1000 | 4500 |
|
050-050-090 0,8 |
2 | 14 | 1000 | 3500 |
|
050-050-090 1,3 |
2 | 16 | 1000 | 3500 |
|
050-050-090 2,3 |
2 | 20 | 1000 | 3900 |
|
065-065-090 0,8 |
2 | 11 | 1000 | 2900 |
|
065-065-090 1,2 |
2 | 15 | 1000 | 3300 |
|
065-065-090 2,0 |
2 | 16 | 1000 | 3500 |
| 065-065-090 2,6 | 2 | 16 | 1000 | 3300 |
Funktion Analogeingang 1: Einschalten und Ausschalten 0/2 - 10 V
|
Schritt 1: Funktionen Analogeingang 1 (0/2 - 10V) aktivieren
|
|
|

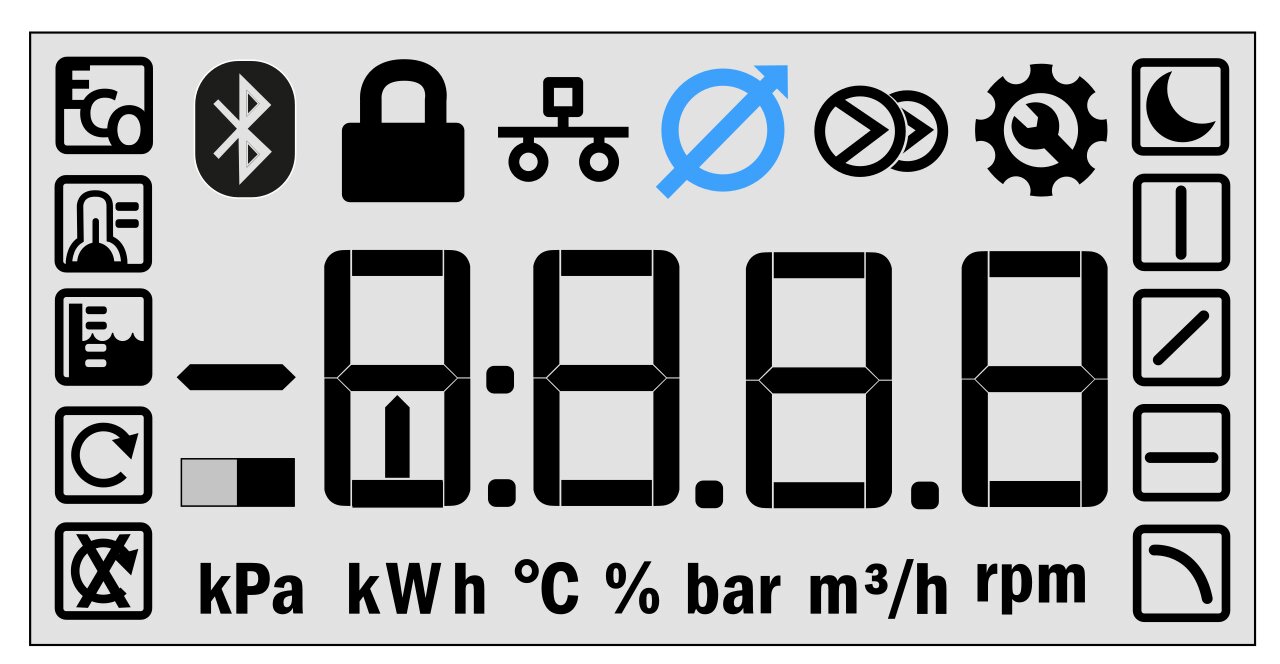

Schritt 2: Symbol Analogeingang 0/2 - 10 V aktiv / inaktiv wählen.
|
|
Schritt 3: Analogeingang 0/2 - 10 V aktiv / inaktiv aktivieren / deaktivieren.
|
HINWEIS: Wenn für 20 Sekunden keine Eingabe erfolgt, werden die getätigten Eingaben verworfen.
HINWEIS: Zum Start der Pumpe muss das Klemmenpaar Digitaleingang 1 gebrückt sein.
