Wie kann die EtaLine Pro transportiert werden?

GEFAHR:

• Pumpe / Pumpenaggregat nur in vorgeschriebener Position transportieren. Pumpe/Pumpenaggregat wie abgebildet anschlagen und transportieren.
• Lastaufnahmemittel müssen gespannt sein und dürfen nicht durchhängen.
• Gewichtsangabe, Schwerpunkt und Anschlagpunkte beachten.
• Örtlich geltende Arbeitssicherheitsvorschriften und Unfallverhütungsvorschriften beachten.
• Geprüfte und zugelassene Lastaufnahmemittel verwenden.

WARNUNG:

• Bei Montage/Demontage Pumpe/Pumpenaggregat/Pumpenteile gegen Kippen oder Umfallen sichern.

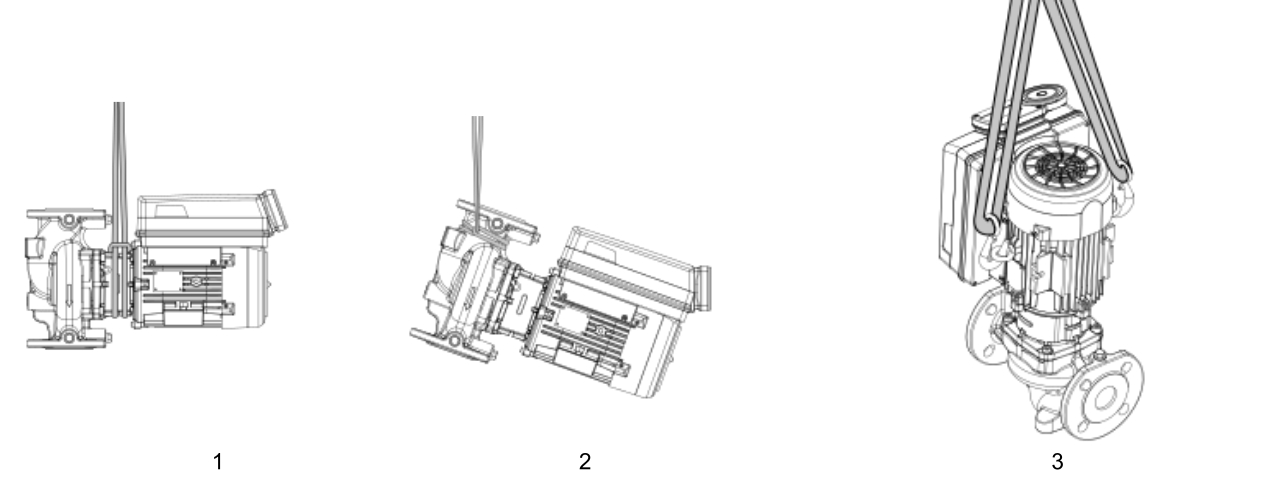

Abb. 1: Pumpenaggregat transportieren

1	Hebeschlinge um Motorflansch
2	Hebeschlinge um Druckstutzen
3	Hebegurt mit Ringösen am Motor (Ringösen M8 nicht im Lieferumfang enthalten)

Transportmittel / Hebemittel müssen gemäß Gewichtsangabe (siehe Baureihenheft)
ausgewählt und vorhanden sein.

1. Pumpenaggregat wie abgebildet anschlagen und transportieren.
2. Pumpenaggregat am Montageort vorsichtig ablegen und gegen Beschädigungen und Wegrollen sichern.

HINWEIS: Unsachgemäßes Ablegen des Pumpenaggregates kann zu Beschädigung führen.

• Niemals das Aggregat in Achslage vertikal ablegen.

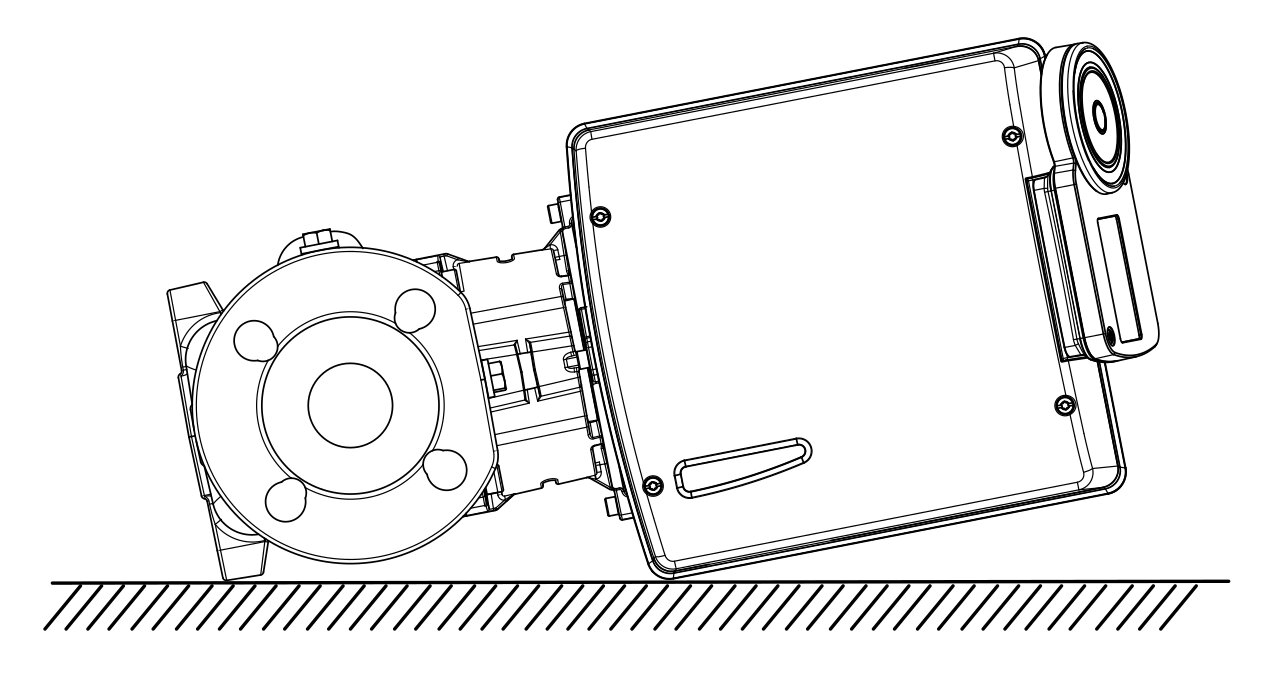

Abb. 2: Pumpenaggregat ablegen

Umgebungsbedingungen Transport (IEC 60721-3-2, EN 50178)

• Klimatische Bedingungen Transport Klasse 2K3
• Temperaturbereich: -25°C bis +70°C
• Relative Luftfeuchte: <95%
• Betauung nicht zulässig
• Luftdruck: 70kPa bis 106kPa

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der EtaLine Pro auf ksb.com (unter "Dokumente" am Ende der Seite)
