Wie kann man die AmaControl Federklemmen individuell codieren? – Salty Crew

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Die Federklemmen können individuell codiert werden, damit können zukünftig Fehler beim erneuten anschließen z. B. nach Wartungsarbeiten vermieden werden.

Hierfür wird eine Zange (fein) benötigt.

Klemmenblock aus dem Schutzmodul ziehen.
Zapfen mit der Zange aus dem Schutzmodul entfernen.
Zapfen in die dafür vorgesehenen Stellen des Klemmenblocks stecken.

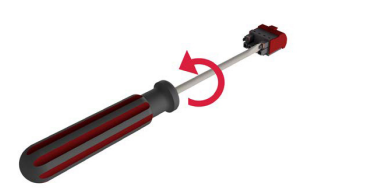

Die jetzt im Klemmenblock steckenden Zapfen mit Hilfe eines Schlitzschraubendrehers in eine der 4 möglichen Positionen bringen.

Wenn der Klemmenblock am AmaControl angebracht wird, werden die Zapfen automatisch wieder in ihre Position eingeklickt. Die Codierung der Federklemmen ist abgeschlossen. Es empfiehlt sich jede Federklemme zu codieren.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung von AmaControl im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
