Gibt es eine Explosionsdarstellung der Calio mit Einzelteileverzeichnis?

Ricardo Ayala

4. November 2025 14:20

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

Explosionsdarstellung mit Einzelteileverzeichnis

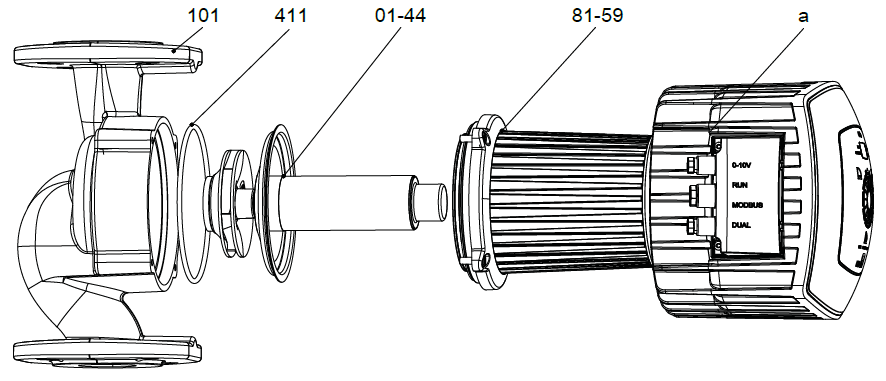

Abbildung: Explosionsdarstellung

Teile-Nr.	Benennung	Teile-Nr.	Benennung
01-44	Rotor	101	Pumpengehäuse
81-59	Stator	411	Dichtring
a	Kühlkörper inkl. Frequenzumrichter

Weiterführende Informationen, Links, etc.

Link zum KSB Produktkatalog mit der aktuellen Betriebsanleitung der Calio auf ksb.com (unter "Dokumente" am Ende der Seite)
