Wofür wird der AmaControl Stromwandler benötigt? – Salty Crew

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Die Integration des Stromwandlers erfolgt durch die Verbindung mit dem entsprechenden Eingang von AmaControl. Dieser Stromwandler ist vollständig kompatibel und nutzbar in Verbindung mit AmaControl.

In unterschiedlichen Ausführungen erhältlich, beispielsweise mit einem Messbereich bis 100A (Materialnummer: 05096163) oder bis 250A (Materialnummer: 05096164), bietet der Stromwandler vielseitige Optionen.

Die Verwendung der Stromwandler erstreckt sich über die Messung des Stroms sowie die Bestimmung von Leistung und Leistungsfaktor (cos-Phi). Die Auswertung der erfassten Daten erfolgt direkt im Schutzmodul.

Beide Varianten sind für eine einfache Montage auf der genormten 35 mm Normschiene nach EN60715 geeignet.

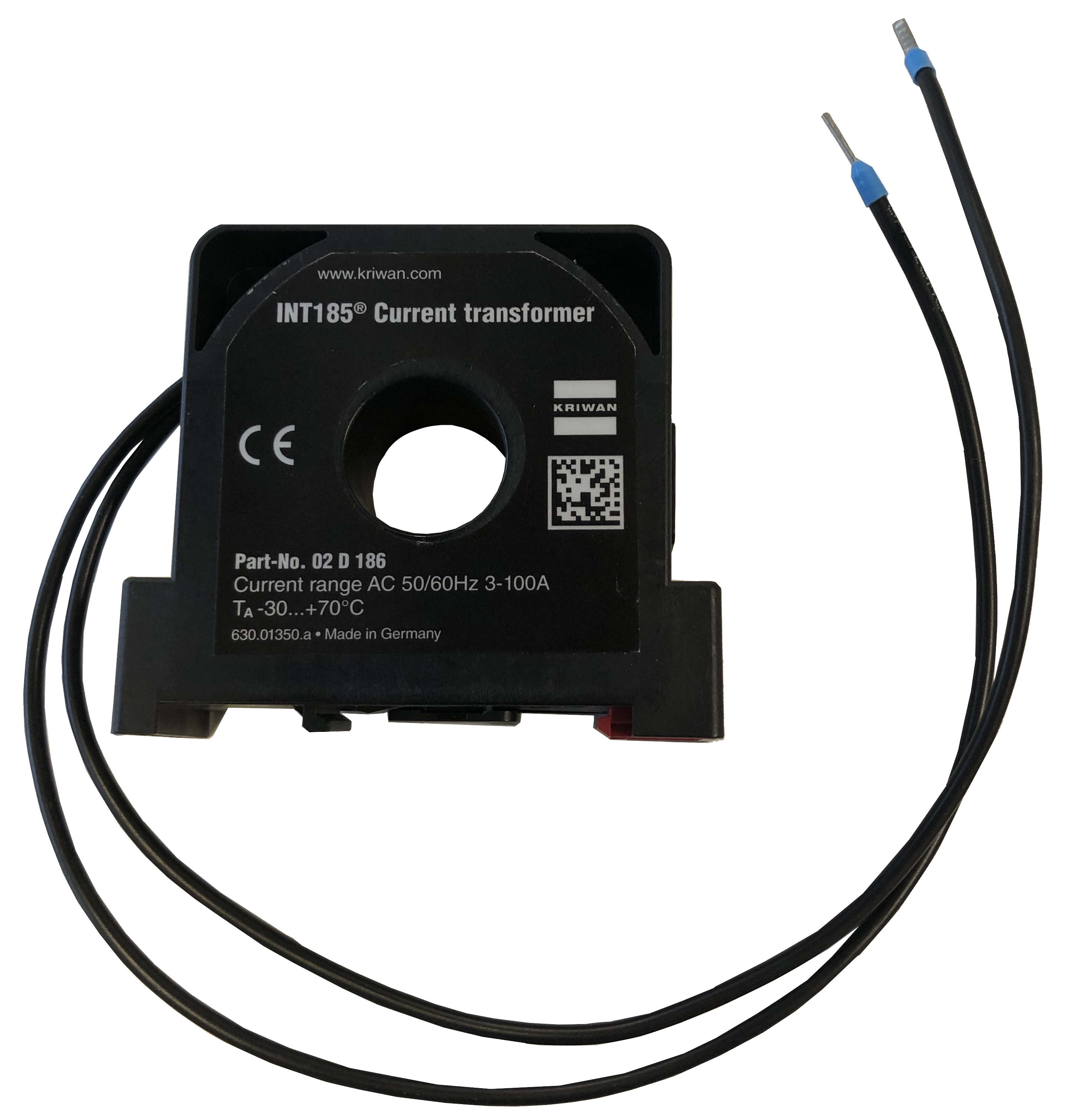

Abbildung: Stromwandler für AmaControl

INT 185 Durchsteckwandler.jpg
